zhangdadada 發表于 2020-5-6 13:04
感謝，受教了！

不客氣，學無止盡，共同進步。

f556 發表于 2020-5-6 10:03
個人認為，對AC220V，沒有必要考慮PWM。PWM是針對直流來說的。另一種叫SPWM，實際上是變頻器的運用，那個 ...

感謝，受教了！

zhangdadada 發表于 2020-5-6 08:52
還望老哥指點。

個人認為，對AC220V，沒有必要考慮PWM。PWM是針對直流來說的。另一種叫SPWM，實際上是變頻器的運用，那個比較復雜，先是把交流變成高壓大功率直流，再用高頻PWM模擬成正弦波（正負每個周期含有多個PWM波，且峰值不一樣）。
對過零控制的可控硅，只要丟棄一部分波，頻率是減少的，電壓也是降低的。
不過零是斬波，過零延時的也是斬波。
我做過非過零的MCU控制，電阻對OC輸入限流，發現只要輸入OC的電流不足，導通角不是在0,會斬掉一部分波， 且OC電流越小，導通角越大。電流調到OC的典型電流，導通角都不為0,即電壓都不為最高。
STC的PWM功能不是很強大，你用示波器看一下OC是否是PWM，還是延時，就明白模塊是怎么控制的了。
如果真是PWM，按我的非過零控制實實驗，加在L1821端的有效電流會隨PWM輸出的不同而不同，導通角也就不同。

zhangdadada 發表于 2020-5-6 08:24
就是不懂PWM信號是如何同步控制可控硅的導通角的。達到PWM調光的效果。

還望老哥指點。

f556 發表于 2020-5-5 22:55
你自己分析的就很不錯了。

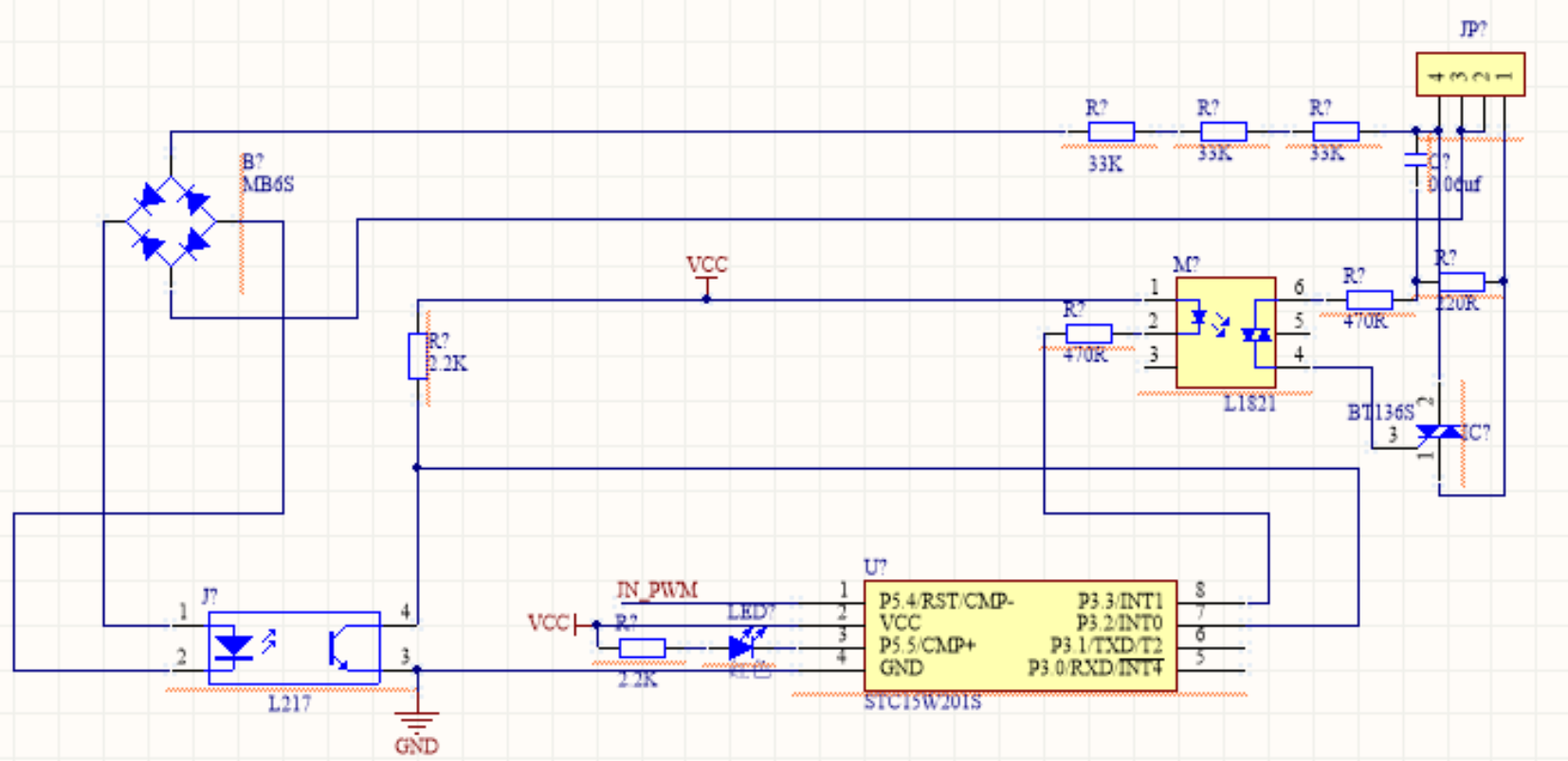

L217過零檢測電路得到的過零信號，低電平觸發P32/INT0，讓單片機產生中斷，P33 ...

就是不懂PWM信號是如何同步控制可控硅的導通角的。達到PWM調光的效果。

你自己分析的就很不錯了。
L217過零檢測電路得到的過零信號，低電平觸發P32/INT0，讓單片機產生中斷，P33產生觸發信號(拉0)，導通可控硅L1821，進行交流負載的開關等調光調速的控制。

有人能解答疑惑嗎？我頂頂頂
