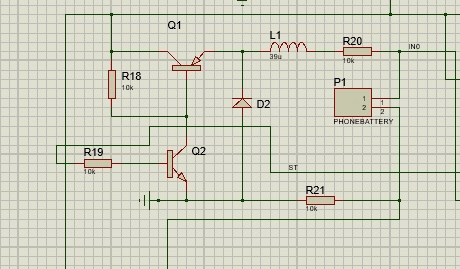

PWM經q2導通q1，一是增加Q1導通深度及可靠性，二是隔離外部高壓、隔離關閉Q1時L1的反向電壓（高壓），否則IO口或PWM輸出口不能承受此電壓。
三極管的BUCK效率差，又復雜，不如單個NMOS好。

PWM 波如果時單片機輸出，高電平為3.3V或5V， 如果Q1開關電壓很大，會造成Q1一直處于開的狀態，無法關閉，所以使用PNP+NPN組合的方式，如何需要更詳細可以繼續討論.

pwm 直接接q1 基級的話，1，pwm高平時必須有足夠的電壓，讓Q1 關斷 2.pwm在低電平期間pwm輸口要能夠承受q1集電極點的電壓
