發布時間: 2020-5-13 11:55

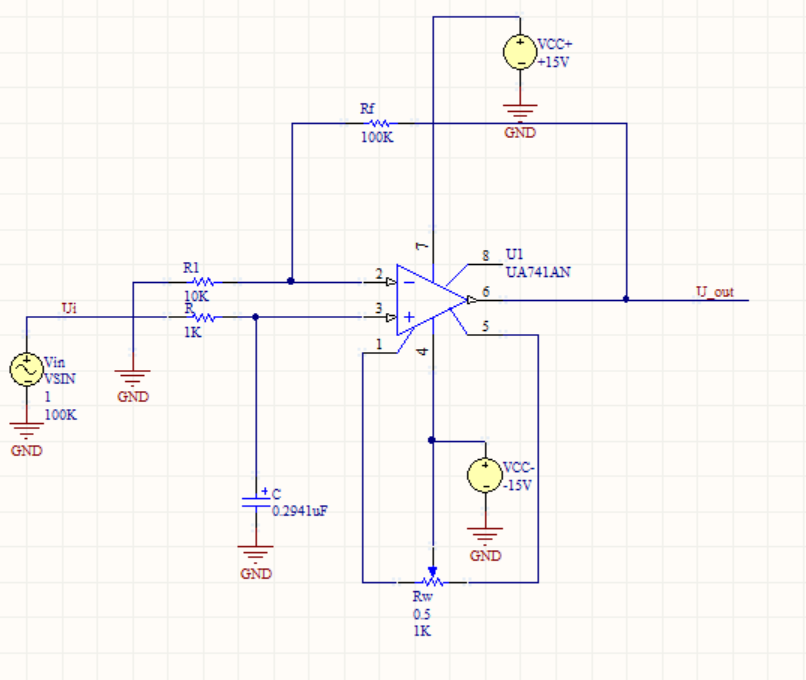

正文摘要:我設計的有源低通濾波器的截止頻率是3400Hz,在輸入頻率為1900Hz時波形最大值為9.7013最小值為-9.5682這算失真嗎？而且輸入頻率為3400的時候波形好像不一樣高，應該怎樣避免失真呢？ 電路和3400HZ時的波形如下 ... |
| 1/2paiRC=截止頻率=1/(2*3.1415926*1000*0.2941uF),這個計算結果會是3400HZ?就算是把運放的10倍增益算到里面,它肯定也不是3400HZ |
Y_G_G 發表于 2020-5-13 13:54 1.不是算出來的，是將這個設計成截止頻率為3400Hz的低通濾波器 2.我的電容是通過（1/2paiRC=截止頻率）算出來的 |
|
1:你這個3400HZ的截止頻率是怎么來的?為什么我計算的是500多HZ 2:你這是仿真結果嗎?仿真無意義 3:你確定你能找到你這容量的電容?濾波電路原則一般是確定一個標準容量的電容,然后再去計算電容,因為電阻比電容好找 4:9.7013后面好歹帶個單位吧! |
| 這不算失真了。3400時是不是最大值的0.707倍，如果是就是符合要求，否則要調整。 |
