xuyaqi 發表于 2020-5-25 11:31

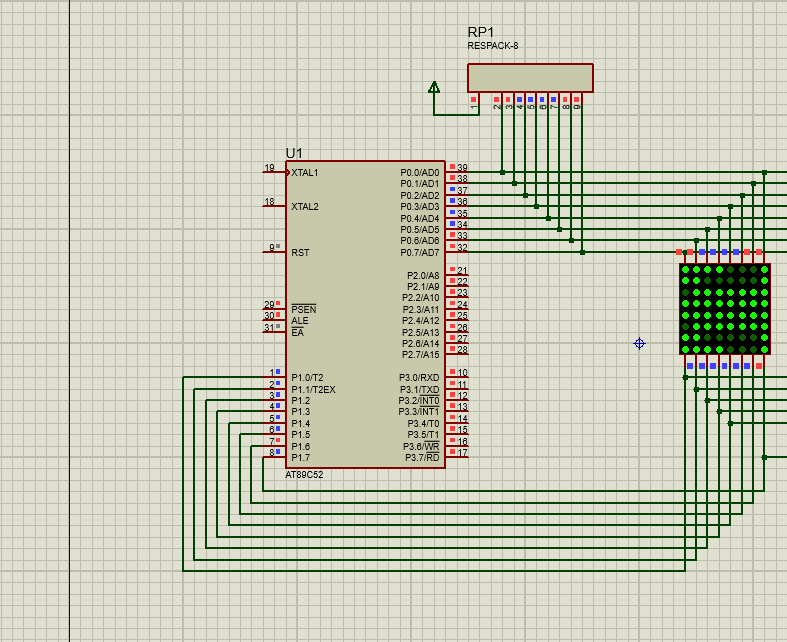

用 P0 P1 口點亮 8x8 led點陣
/* 用 P0 P1 口點亮 8x8 led點陣
   P1  位選

                  #include<reg52.h>

typedef unsigned char u8;
typedef unsigned int u16;

hanzi[]={0xC3,0xc3,0xc3,0xc3,0x42,0x42,0x24,0x24};    //
lie[]  ={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void main()
{

        while(1)
        {
                u8 i;
                                u16 j;

                for(i=0;i<8;i++)
                {        /*  for(j=0;j<500;j++)*/

                        P1=~lie[ i];//位選
                        P0=hanzi[ i];//段選

        }                }
}
不行 用仿真直接全亮 我加個延遲循環 也是一閃一閃的 顯示內容也不對 仿真不行

wulin 發表于 2020-5-25 10:48
這是仿真軟件的缺陷，不是程序問題，高速動態掃描無法得到預想效果。

哦哦 我又對著書寫一遍一摸一樣的程序 還是有問題 就感覺很奇怪  現在知道了 多謝

用 P0 P1 口點亮 8x8 led點陣
/* 用 P0 P1 口點亮 8x8 led點陣
   P1  位選
   P0  段選
*/
#include<reg52.h>

typedef unsigned char u8;
typedef unsigned int u16;

hanzi[]={0xC3,0xc3,0xc3,0xc3,0x42,0x42,0x24,0x24};    //
lie[]  ={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void main()
{

        while(1)
        {
                u8 i;

                for(i=0;i<8;i++)
                {
                        P1=~lie[i];//位選
                        P0=hanzi[i];//段選
                }
        }
}

這是仿真軟件的缺陷，不是程序問題，高速動態掃描無法得到預想效果。

74HC595是一個8位串行輸入、并行輸出的位移緩存器：并行輸出為三態輸出。在SCK 的上升沿，串行數據由SDL輸入到內部的8位位移緩存器，并由Q7'輸出，而并行輸出則是在LCK的上升沿將在8位位移緩存器的數據存入到8位并行輸出緩存器。當串行數據輸入端OE的控制信號為低使能時，并行輸出端的輸出值等于并行輸出緩存器所存儲的值。
所以595在沒有新的數據刷新時可以保持的
