PADS在布好線之后還可以生成淚滴嗎？

查看數: 3010 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-11 11:52

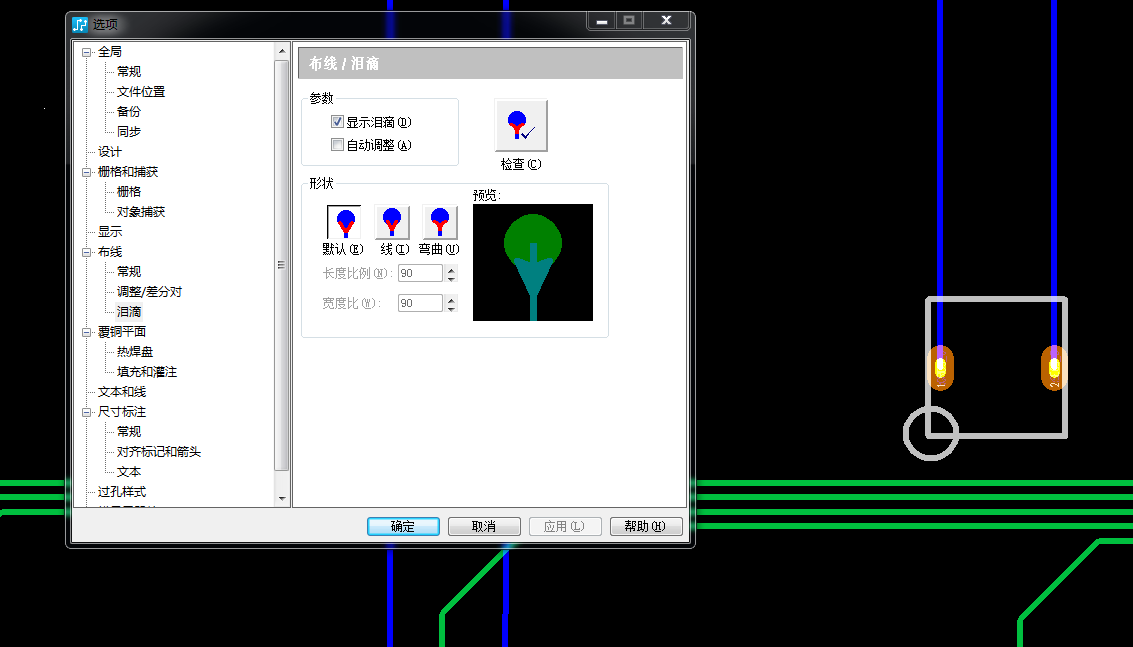

剛開始使用PADS，布好線之后要加淚滴可是從選項里設置之后，只有新布的線才會生成淚滴大家有什么辦法嗎能讓布好的線直接生成淚滴謝謝大家^~^!

回復

ID:661748 發表于 2021-3-19 17:20

采蘑菇的小宋發表于 2020-6-11 16:56
任選一根導線，右鍵可以看到一個“淚滴特性”選項，在里面設置淚滴形狀，將操作改為“添加”，應用到”所有 ...

非常正確，如果淚滴特性是灰色的，那么先去選項里設置下生成淚滴打上勾

ID:777129 發表于 2020-6-12 11:55

我layout前就設置好了。謝謝！

ID:774633 發表于 2020-6-12 08:47

我平時用pads哦，只能在畫線的時候自動加。而ad的操作是畫完線后，一次性加淚滴。pads的操作不夠人性化

ID:383721 發表于 2020-6-11 16:56

任選一根導線，右鍵可以看到一個“淚滴特性”選項，在里面設置淚滴形狀，將操作改為“添加”，應用到”所有“，這樣符合淚滴條件的導線就會添加淚滴。


ID:776087 發表于 2020-6-11 14:42

沒用過PADS，但還是為樓主頂一下
