»論壇 › 嵌入式/單片機論壇 › 24小時必答區 › 麻煩大佬教一下，這個電路里面C3,C7作用是什么呢？

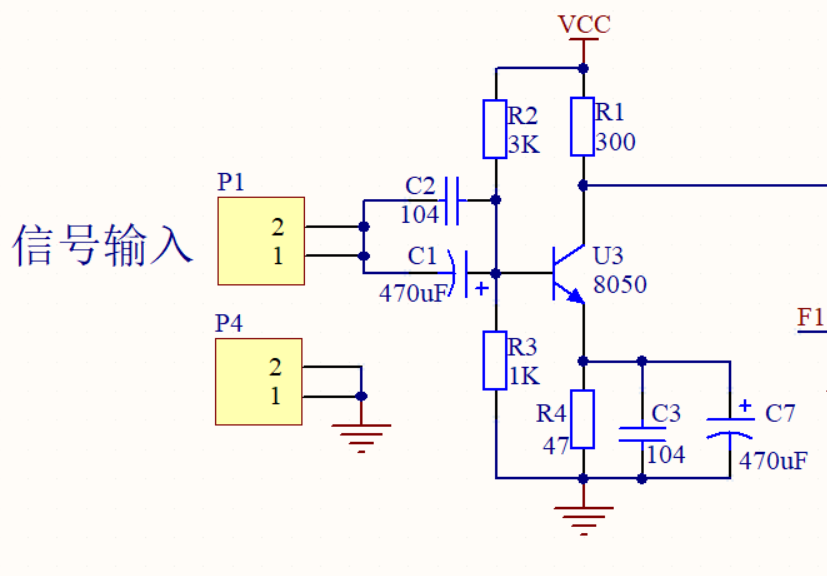

麻煩大佬教一下，這個電路里面C3,C7作用是什么呢？

查看數: 3200 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-21 17:27

正文摘要:

回復

ID:786561 發表于 2020-6-22 13:05

旁路電容

ID:86926 發表于 2020-6-22 08:37

旁路電容

ID:213173 發表于 2020-6-22 06:06

這是一個典型的共發射極音頻放大器。R1負載電阻，R2、R3分壓電阻，確定晶體管靜態工作點位于放大區，R4電流負反饋電阻，以抵消溫度影響導致晶體管靜態工作點漂移。由于R4的存在對音頻信號同樣具有負反饋作用，導致放大器增益降低。所以加接C3、C7旁路電容，使音頻信號不受R4負反饋影響。C3旁路高頻信號，C7旁路低頻信號。

ID:342822 發表于 2020-6-22 00:52

百度：旁路電容

ID:155507 發表于 2020-6-21 23:41

電路里面C3,C7作用是旁路電容，用于旁路交流信號

ID:687694 發表于 2020-6-21 23:33

模擬放大，交流回路。降低輸入阻抗。

ID:420836 發表于 2020-6-21 23:32

C3和C7用于解耦R4
