555芯片產生方波電路問題

查看數: 3061 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-28 20:38

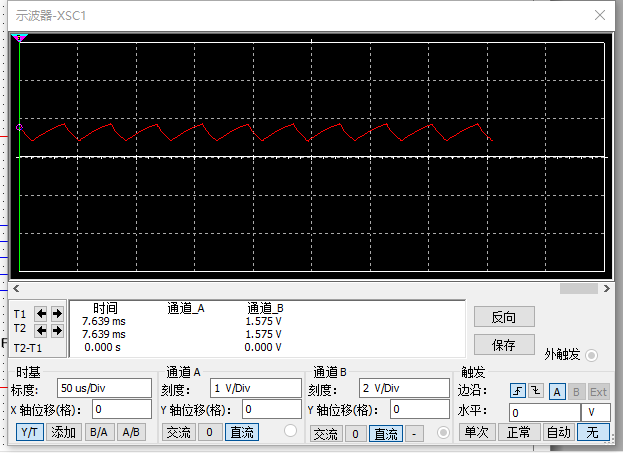

請問使用555芯片產生方波為什么我只測出了三角波？？？？？剛開始學不知道錯在哪里，原理也有點暈乎乎的！求教�。。�

ID:748788 發表于 2020-7-30 08:39

在原電路的基礎上，再用示波器的A端接555的out，就一舉兩得了

ID:420836 發表于 2020-7-29 08:50

您應該測量R3上的電壓。那是輸出，應該是方波。

ID:478073 發表于 2020-7-29 08:22

模擬電路還有待加強

ID:213173 發表于 2020-7-29 07:25

輸出波形要在R3兩端測量。樓主在C2兩端測得的是電容充放電波形。另外555的電源電壓范圍是4.5~18V，用2.58V電源在實際電路中是不能正常工作的。

ID:789121 發表于 2020-7-29 00:04

輸出信號是out端，out接到示波器是方波
