這個沒有倒灌，mos的G和D之間沒有PN節。

在這個電路中，電流倒灌的回路是怎樣的 沒看出來

1692483014 發表于 2020-7-31 10:45
當放電保護時，要想充電，只能通過預充電電路進行，所以單片機不工作時的默認電平為低則決定了預充電電路 ...

謝謝  這個我理解了

QWE4562012 發表于 2020-7-31 09:48
這個是對的

自己弄明白啦，我上面回復多余了

QWE4562012 發表于 2020-7-30 11:48
當檢測到VSR=V(SRP)-V(SRN)為正值時，系統處于充電狀態----------------這是不對的吧  V(SRP）電壓更高   ...

你理解錯了，“VSR=V(SRP)-V(SRN)為正值時，系統處于充電狀態”說的對。正常放電是電流回流到電池的負極BAT-，所以PACK-到BAT-流動就是放電，也就是PACK-電壓高于BAT-為放電，也就是VSR=V(SRP)-V(SRN)為負值時，系統處于放電狀態。

QWE4562012 發表于 2020-7-30 09:41
說錯了  這個是電池均衡電路   這個具體的均衡原理是怎樣的

這個是充電專有知識了，需要閱讀BQ40Z80的工作原理，并百度電池均衡方面的指示，像我這種外行是說明不明白的。

QWE4562012 發表于 2020-7-30 09:37
你說的那個Q10是轉換電平的  我還是沒看懂 直接高控制Q9導通   MCU關機就是低了 就不導通了  不就可以了 ...

那如果IO直接驅動Q9  不是也可以做到嗎？Q9是N管也是高導通。沒充電器Q9因為IO默認是低  不導通。Q7不導通此時不充電。接入充電器Q9 Q7導通，充電--------------這樣哪里不可以？？？

QWE4562012 發表于 2020-7-30 09:38
再請教下  這樣不是也會倒灌嗎

這個沒有倒灌，mos的G和D之間沒有PN節。

QWE4562012 發表于 2020-7-30 09:37
你說的那個Q10是轉換電平的  我還是沒看懂 直接高控制Q9導通   MCU關機就是低了 就不導通了  不就可以了 ...

當放電保護時，要想充電，只能通過預充電電路進行，所以單片機不工作時的默認電平為低則決定了預充電電路多引入了一個MOS管，也就是Q10的引入，他是必不可少的。

QWE4562012 發表于 2020-7-30 09:29
他這里檢測多少恢復多少  是啥意思

SENSE檢測到5.6V相當于檢測到B+是19.6V，電池低于19.6V則不允許再使用了，再用就要用壞了，所以此時停止B+對外供電，進入放電保護狀態；
但是當插入充電器后，需要充電一定時間后才能用，不能立即就用，所以說隨著充電的進行，電池電壓逐漸升高，當電池電壓B+升高到22.5V之后，也就是sense檢測到6.3V時U4恢復，也就是退出放電保護狀態。此時MCU就又可以工作了。
由此可見，當放電保護時，要想充電，只能通過預充電電路進行，所以單片機不工作時的默認電平為低則決定了預充電電路多引入了一個MOS管，也就是Q10的引入，他是必不可少的。

QWE4562012 發表于 2020-7-30 09:24
回復的非常棒！很專業！很細心！這里為什么要讓P+和B+短接一下就可以讓MCU工作呢？MCU供電的VCC是B+直接 ...

這里我理解錯了，是讓外接的被供電的設備的MCU工作起來。我覺得這里用mos或者三極管都可以，mos控制mos，三極管控制三極管，或者三極管控制mos或者mos控制三極管，我覺得都可以。

QWE4562012 發表于 2020-7-30 11:48
當檢測到VSR=V(SRP)-V(SRN)為正值時，系統處于充電狀態----------------這是不對的吧  V(SRP）電壓更高   ...

這個是對的


流出電流是充電

回到充電器負極


這是對的


充電

QWE4562012 發表于 2020-7-29 17:10
這個除了充電檢測  還有什么功能  能不能看出來

說錯了  這個是電池均衡電路   這個具體的均衡原理是怎樣的

1692483014 發表于 2020-7-30 00:07
3.這里用了Q10、Q9、Q7三個管子控制預充電的回路，有什么深意？
我認為Q7這個PMOS是必不可少的，之所以不 ...

你說的那個Q10是轉換電平的  我還是沒看懂 直接高控制Q9導通   MCU關機就是低了 就不導通了  不就可以了嗎

1692483014 發表于 2020-7-29 23:55
U4是過放電保護用的，當電池放電低于19.6V時，VOUT會輸出低電平，那么Q8和Q4都不會導通，相當于B+與后面斷 ...

他這里檢測多少恢復多少  是啥意思

1692483014 發表于 2020-7-30 00:07
3.這里用了Q10、Q9、Q7三個管子控制預充電的回路，有什么深意？
我認為Q7這個PMOS是必不可少的，之所以不 ...

太專業了  這個論壇很多接地氣的高手

1692483014 發表于 2020-7-29 23:47
圖1是一個典型的開關機電路：當KEY1按下時，B+會讓P+產生電壓，30mS之后內部接的MCU控制器開始工作，控制WA ...

回復的非常棒！很專業！很細心！這里為什么要讓P+和B+短接一下就可以讓MCU工作呢？MCU供電的VCC是B+直接降壓得來的啊。這里為什么 要用MOS去控制三極管，而不能反過來

3.這里用了Q10、Q9、Q7三個管子控制預充電的回路，有什么深意？
我認為Q7這個PMOS是必不可少的，之所以不能用IO口直接控制Q7是因為會形成倒灌，因為CHAG_IN電壓很高，所以必須引入Q9，雖然此時解決倒灌問題，也可以控制了，但要給IN_CHG_PRE高電平時才打開充電，但我得MCU在關機時處于低電平，所以需要引進Q10來轉換一下控制電平。

U4是過放電保護用的，當電池放電低于19.6V時，VOUT會輸出低電平，那么Q8和Q4都不會導通，相當于B+與后面斷電了，這樣起到保護作用。至于Q5選用功率三極管的作用我也沒太明白，但我猜測，R27 , R32，Q6，Q5，D3， R24共同組成了一個12V的穩壓電路，且電流輸出能力不菲，具體要弄明白，需要再看下模擬電路，然后計算一下才行。

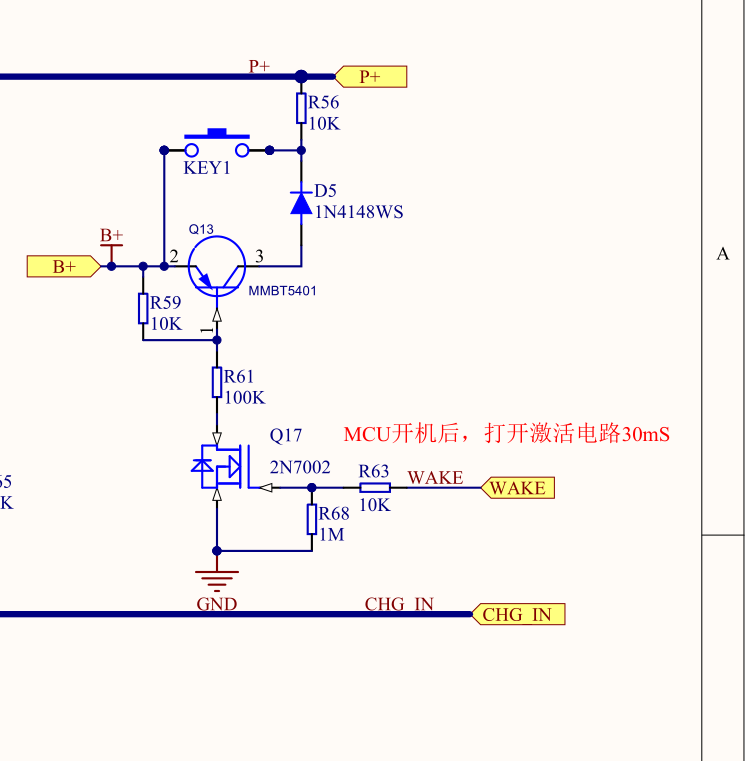

圖1是一個典型的開關機電路：當KEY1按下時，B+會讓P+產生電壓，30mS之后內部接的MCU控制器開始工作，控制WAKE輸出高電平，Q17導通，從而使Q13導通，此時松開按鍵，則MCU不會掉電，如果MCU想要斷電，只需要將WAKE拉低電平即可。之所以用mos管控制三極管，主要因為三極管是電流控制器件，mos管是電壓控制器件，電壓控制電流，很正常啊。
