為什么在MCU IO口加一個電源?

查看數: 1775 | 評論數: 4 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2020-8-20 08:58

正文摘要:

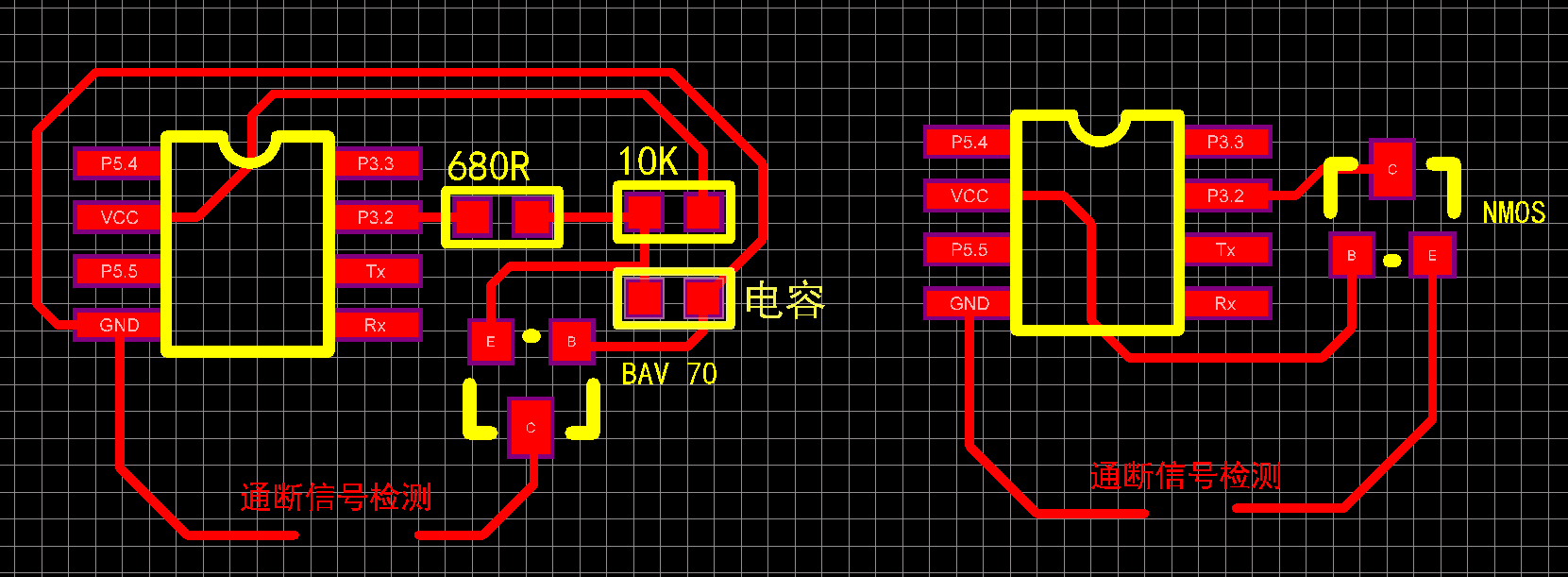

為什么在IO口加了一個5V? 肖特二極管其中的作用?這么設計的好處是?? 如果直接加一個NMOS會不會有屏蔽效果? 這2個信號能連載一個開關里嗎?

回復

ID:590194 發表于 2020-8-20 22:01
黃youhui 發表于 2020-8-20 16:11
首先C B E 是三極管的管腳標號，  G D S 才是MOS管的管腳標號。原理就是當你信號導通時，MOS管G極接地，D S ...

左圖那個不是nmos   是  bav70  看了下應該是為了穩定吧 然后右邊的圖 有隔離電路的作用嗎
ID:592807 發表于 2020-8-20 16:11
首先C B E 是三極管的管腳標號，  G D S 才是MOS管的管腳標號。原理就是當你信號導通時，MOS管G極接地，D S導通，D S同時接到地線，順帶將P3.2下拉到GND，信號不導通時MOS處于高祖太不導通，P3.2被5V電壓拉高。
也就是當你信號導通時P3.2腳電壓為GND,未導通時電壓為5V






ID:748096 發表于 2020-8-20 11:10
原理圖發出來 大家分析一下
ID:590194 發表于 2020-8-20 10:16
有人能解答一下嗎
