單片機+rs485隨機發送亂碼，這是為何呢？附電路圖

查看數: 6041 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-11-6 10:26

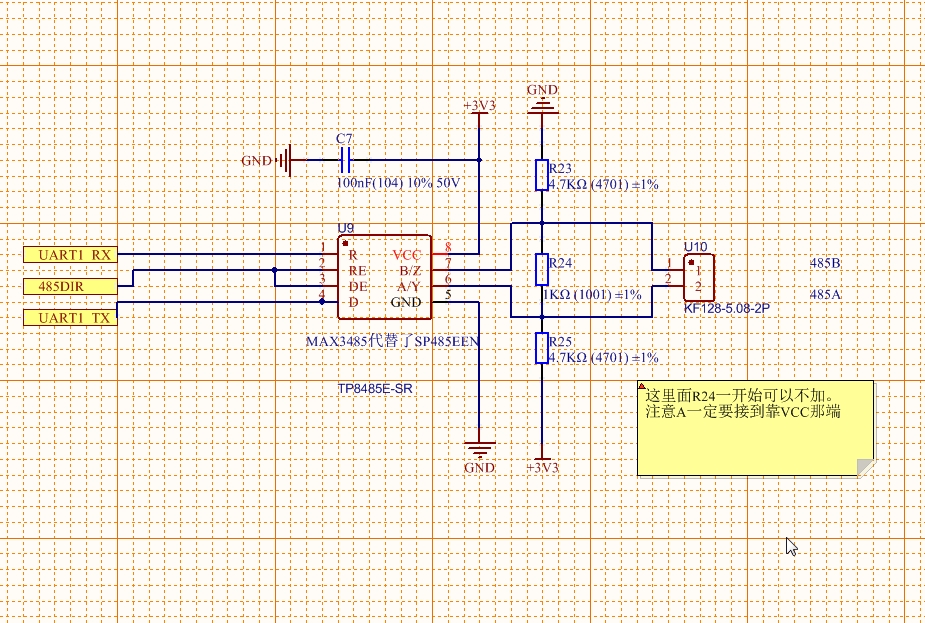

如題，又來請教各位了。圖上是stm8SF103 3.3V 的單片機接的一個485電路。485芯使用了MAX3485. 問題1：之前發現485中間那個電阻R24如果加上會發現485里面收到的數據都是0，但是485向外發送正常。 ...

回復

ID:912547 發表于 2021-7-1 17:44

別接電阻

ID:947890 發表于 2021-7-1 15:59

RS485接收和發送有問題，傳輸距離是否對結果產生了影響

ID:247778 發表于 2021-7-1 15:50

sgq657785 發表于 2020-11-6 10:26
去掉R24這個反射電阻，親測有效，幾十米內不要接

解決了多謝

ID:811405 發表于 2021-1-28 09:23

RS485接收和發送有問題，傳輸距離是否對結果產生了影響

ID:879809 發表于 2021-1-23 18:13

我畫電路板從來都沒放過R24這個電阻，如果確實需要，就在端子上擰一個。

ID:25310 發表于 2021-1-21 16:19

如果不是直接用到項目上R24直接不要，在實際使用中在總線末端直接并一個120歐姆電阻匹配阻抗。單獨模塊上不用配電阻，R24也可以弄個10K電阻。

ID:752974 發表于 2021-1-21 15:15

硬件電路沒有問題，R24是端電阻，或者叫反射電阻，應該是120R，通信距離大于300米（400米）才用，并且端電阻是接在首末兩端。軟件上和RS232使用方法一樣，較簡單。根據你描述的現象，仔細查接線，（PCB的布線也很重要）

ID:621707 發表于 2021-1-21 10:10

我也遇到了和樓主相同的問題，用SP3485制作485電路時加上R24那顆電阻沒問題，但是使用MAX485ESA芯片時加上R24就只發不收，有人說推薦在通信速率大于19.2Kbps或線路長度大于500米時，才考慮加接匹配電阻，并且匹配電阻是接在首末兩端

ID:227393 發表于 2020-11-6 10:26

去掉R24這個反射電阻，親測有效，幾十米內不要接
