有一個閃爍

接地接好沒有？

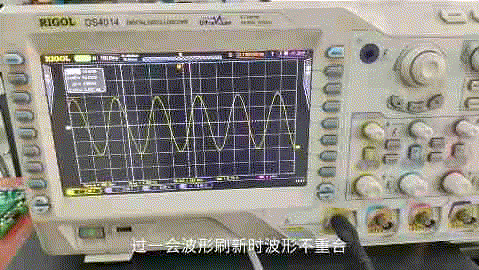

被測信號是一個變頻器輸出的電流信號，會不會是輸出不穩定，要說不穩定吧但是它刷新前整個屏幕多個周期的波形它也一樣

1692483014 發表于 2020-11-24 18:11
我覺得不重合就是頻率在發生變化，且變化范圍超過了示波器檢測的最小感知頻率變化范圍。

一個100M帶寬的示波器在測一個4Hz的信號應該不是你說的那種情況

我覺得不重合就是頻率在發生變化，且變化范圍超過了示波器檢測的最小感知頻率變化范圍。

T_Trigger 發表于 2020-11-24 15:49
在trigger設置合理的情況下，原理上測一個穩定的周期性的波形，在示波器上是能重合的。
如果不重合，要么 ...

你說的這兩種情況怎樣判斷呢？如果不是需要調示波器的那些參數

牛糞 發表于 2020-11-24 12:05
不重合那要觸發干什么

觸發跟重合是沒有關系的,我不知道你為什么對"重合"那么執著,我也見過什么書對重合有過要求的
你對比你一下你上傳的圖片就知道了
當顯示自左向右刷新到最右的時候,波形剛好是走到了最下邊
顯示再次回到左邊開始第二次刷新的時候,因為是實時顯示的,這個時候,波形一定是連接著最右邊的
那就是波形會以最左下角開始,而你原來的波形是大概在中間的位置,怎么會重合呢?

在trigger設置合理的情況下，原理上測一個穩定的周期性的波形，在示波器上是能重合的。
如果不重合，要么考慮這個波形是否有抖頻功能，或者是否有小范圍的振蕩。

牛糞 發表于 2020-11-24 12:10
我不是想分析波形，要分析按下stop就行了，我是想看看示波器有沒有什么參數設置的不對，或什么知識盲區， ...

穩定和重合是兩回事
觸發跟重合什么關系嗎?

Y_G_G 發表于 2020-11-24 11:37
幾個月前我就看到過這個問題了
重合這個東西沒有規定的,它是怎樣就是怎樣了,沒有誰規定一定要生命的呀!
...

我不是想分析波形，要分析按下stop就行了，我是想看看示波器有沒有什么參數設置的不對，或什么知識盲區，這個示波器在測其他高頻信號時都能穩定，不知道為什么測這個4Hz的就不行了

Y_G_G 發表于 2020-11-24 11:37
幾個月前我就看到過這個問題了
重合這個東西沒有規定的,它是怎樣就是怎樣了,沒有誰規定一定要生命的呀!
...

不重合那要觸發干什么

幾個月前我就看到過這個問題了
重合這個東西沒有規定的,它是怎樣就是怎樣了,沒有誰規定一定要生命的呀!
采樣一次就刷新一次,為什么一定要重合不可
重合了,就說明什么問題?
不重合了,又能說明什么問題?
一個4HZ的波形一定要重合才能分析嗎?
重合這玩意你是在哪本書上看到有這方面要求的?如果沒有,那就是只不過是你自己想當然的去認為要這樣而已
