QWE4562012 發表于 2020-12-18 15:01
先給設備寫數據，從機準備好，回復ACK；寫的地址是0X0F，寫成功，然后從機回復ACK。

然后主機從從機讀 ...

怎么沒人回復

zjjhtony 發表于 2020-12-15 20:33
這個邏輯分析儀主要是來讀取I2C（或其他）的總線上的數據，知道數據傳輸的地址，數據，協議等等。
供軟件 ...

先給設備寫數據，從機準備好，回復ACK；寫的地址是0X0F，寫成功，然后從機回復ACK。

然后主機從從機讀數據，從機準備好，回復ACK；開始讀數據，數據是0X03，讀成功，從機回復NAK


是不是這樣

權威人物 發表于 2020-12-16 11:46
0xA0一般是你器件的地址，是寫，把地址寫進去，ACK是應答，則器件收到你的寫入的東西，給一個ACK應答信號， ...

從機是如何判斷地址對不對的呢？如果主機寫的地址，在從機寄存器找不到，從機判斷沒有這個地址？這樣判斷？

那數據長度，和數據高低電平時間，從機是如何知道對不對的呢

zjjhtony 發表于 2020-12-15 20:33
這個邏輯分析儀主要是來讀取I2C（或其他）的總線上的數據，知道數據傳輸的地址，數據，協議等等。
供軟件 ...

因為經常能遇到軟件杠精  非要說是硬件的問題  出現問題  所以索性用邏輯分析儀抓到數據 讓軟件心服口服

0xA0一般是你器件的地址，是寫，把地址寫進去，ACK是應答，則器件收到你的寫入的東西，給一個ACK應答信號，然后就是讀和寫差不多的，數據交互，你先熟悉下IIC是怎么通信，然后和你元器件是怎么通信，查元器件的手冊，然后有哪些功能對比數據

這個邏輯分析儀主要是來讀取I2C（或其他）的總線上的數據，知道數據傳輸的地址，數據，協議等等。
供軟件編程時使用。

lovezjf234 發表于 2020-12-15 09:15
你可以對比數據，然后按照I2C協議，從start開始往后數8位，前7位是地址，后一位是讀寫位，然后看后面8位數 ...

就是看時鐘高電平的時候  對過去數據是高還是低，，，是這樣看嗎

lovezjf234 發表于 2020-12-15 09:15
你可以對比數據，然后按照I2C協議，從start開始往后數8位，前7位是地址，后一位是讀寫位，然后看后面8位數 ...

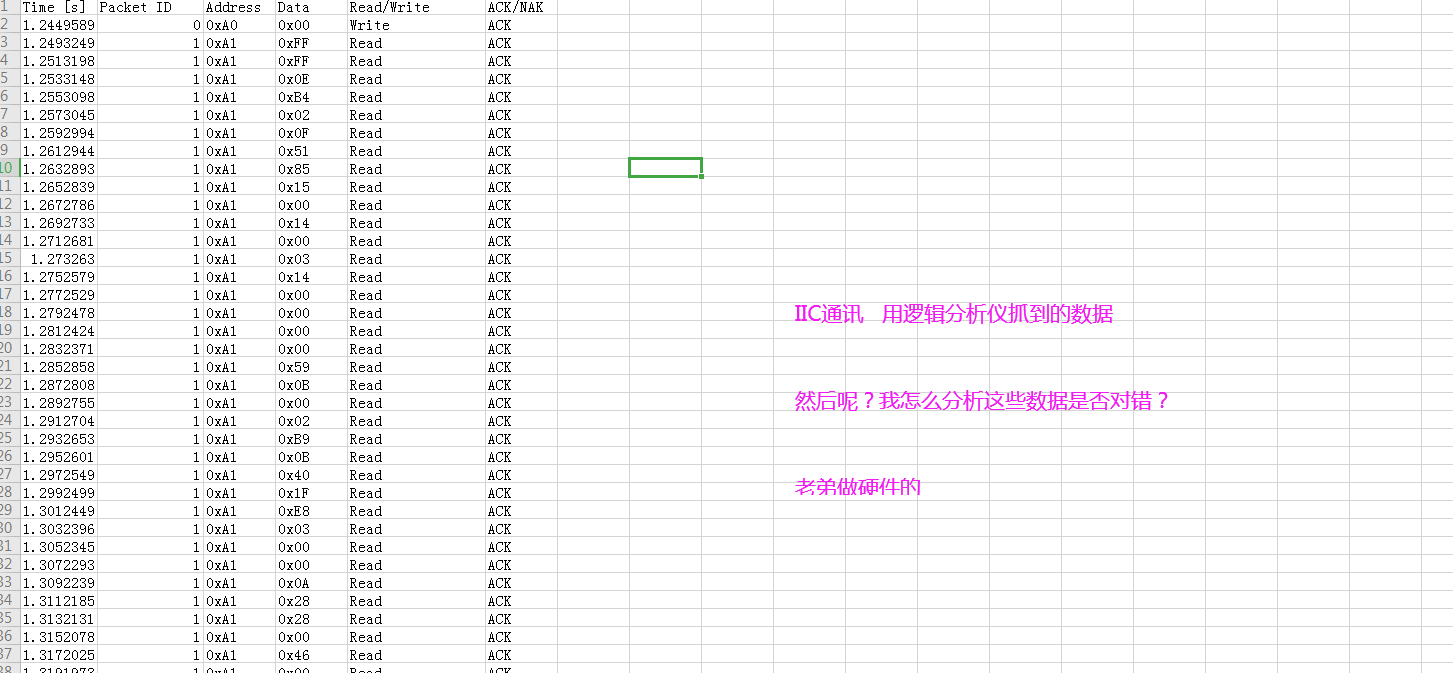

我現在用的就是邏輯分析�。∏懊骈_始三個數據是啥意思？setup write to  00A0 +ACK  然后  0X00 +ACK  然后
setup read to  00A1+ ACK     最后結束有一個 0X7A +NAK   這些數據如何理解？

還有ACK何NAK是開始和結束的意思？

TTQ001 發表于 2020-12-15 08:48
一般來說，分析捕獲數據的最佳方法是使用特殊軟件。 偶爾簡單分析，可以按照通信協議直接解碼捕獲的波形。

特殊軟件？啥意思。這些數據去比對協議是嗎？這么多數據應該不會全部在協議里面體現出來把？

你可以對比數據，然后按照I2C協議，從start開始往后數8位，前7位是地址，后一位是讀寫位，然后看后面8位數據，如果有9位，最后一位ack位。你把協議搞清楚再看波形，或者用邏輯分析儀直接讀取數據，看分析儀上的數據和你要求的數據是否一致

一般來說，分析捕獲數據的最佳方法是使用特殊軟件。 偶爾簡單分析，可以按照通信協議直接解碼捕獲的波形。
