51hei團團 發表于 2020-12-27 14:53
點擊頂部的幫助按鈕 可以看到2.回帖時如何插入圖片和壓縮文件:www.zg4o1577.cn/bbs/dpj-134340-1.html

哇非常感謝之前我還在研究呢

SHANWAZI 發表于 2020-12-27 14:50
剛來論壇不知道帶圖片只能文字形容！見諒

點擊頂部的幫助按鈕 可以看到2.回帖時如何插入圖片和壓縮文件:www.zg4o1577.cn/bbs/dpj-134340-1.html

剛來論壇不知道帶圖片只能文字形容！見諒

張天師 發表于 2020-12-27 12:16
三級管E-B端并接一個10K電阻試試，如果蜂鳴器還響，那就是你三極管E-C方向搞反了

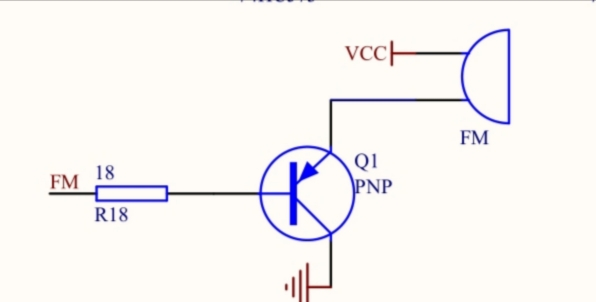

經過實驗搭電路  把蜂鳴器正極直接接5V負極接在PNP三極管發射極E上  然后集電極直接對地
基極B串聯5.1K電阻加一個到單片機IO口因為P0.0且有上拉  默認為高電平蜂鳴器模塊此時蜂鳴器不出聲 編程寫0的時候蜂鳴器模塊出聲情況對了！《例：不得不重新學習了一下三極管PNP開關原理對于PNP 而言，e 極電壓只要高于 b 級 0.7V 以上，這個三極管 e 級和 c 級之間就可以順利導通。也就是說，控制端在 b 和 e 之間，被控制端是 e 和 c 之間。小白之言如有不對多多指正》
像上述原題那樣就不行怪事情！

謝謝，學習了

張天師 發表于 2020-12-27 12:16
三級管E-B端并接一個10K電阻試試，如果蜂鳴器還響，那就是你三極管E-C方向搞反了

已經實驗過了EB間跨電阻5.1K把B極電位拉高后蜂鳴器立即安靜了此時B極對地蜂鳴器出聲

三級管E-B端并接一個10K電阻試試，如果蜂鳴器還響，那就是你三極管E-C方向搞反了

xhaity 發表于 2020-12-27 10:20
電源5v，b極驅動高電平是5V還是3V？如果驅動高電平3V肯定關不掉;蜂鳴器導通電壓很低， LED導通電壓比較高1v ...

是的如您所說單片機是5V供電的
問題在  蜂鳴器模塊并沒有與單片機相連  蜂鳴器模塊一上電就響奇怪在這里！
正常PNP三極管b極不對地似乎蜂鳴器不響吧？兄弟愚昧多多指教！

單片機是3.3V供電吧！PNP三極管不適合驅動基極驅動電平低于集電極大于0.7V差值得場合，否則，三極管是不受控的！所以，使用不同電壓的單片機系統最好不要使用PNP三極管驅動。

電源5v，b極驅動高電平是5V還是3V？如果驅動高電平3V肯定關不掉;蜂鳴器導通電壓很低， LED導通電壓比較高1v以上。所以能正常開關

TTQ001 發表于 2020-12-27 09:42
不明白怎么把蜂鳴器換成LED這個時候就正常了

是的我也正納悶

不明白怎么把蜂鳴器換成LED這個時候就正常了

wulin 發表于 2020-12-26 22:45
可能8550的腳認錯了。TO92封裝，面對字面從左到右：E、B、C。

沒有的再三確認過了   一個腳一個腳的確認過了就是找不到原因

可能8550的腳認錯了。TO92封裝，面對字面從左到右：E、B、C。
