xianfajushi 發表于 2021-3-22 15:26
鎖存器用于存儲段值或存儲位值道理都是一樣的,所以2個電路圖都可以實現.

想用總線驅動方式，程序會簡單很多

鎖存器用于存儲段值或存儲位值道理都是一樣的,所以2個電路圖都可以實現.

wulin 發表于 2021-3-22 06:24
樓主的硬件電路和軟件的設計都有問題，按樓主的意圖修改如下：

謝謝。我希望采用總線擴展形式驅動，你這個好像是端口分時驅動方式。但還是謝謝你

tyrl800 發表于 2021-3-21 22:02

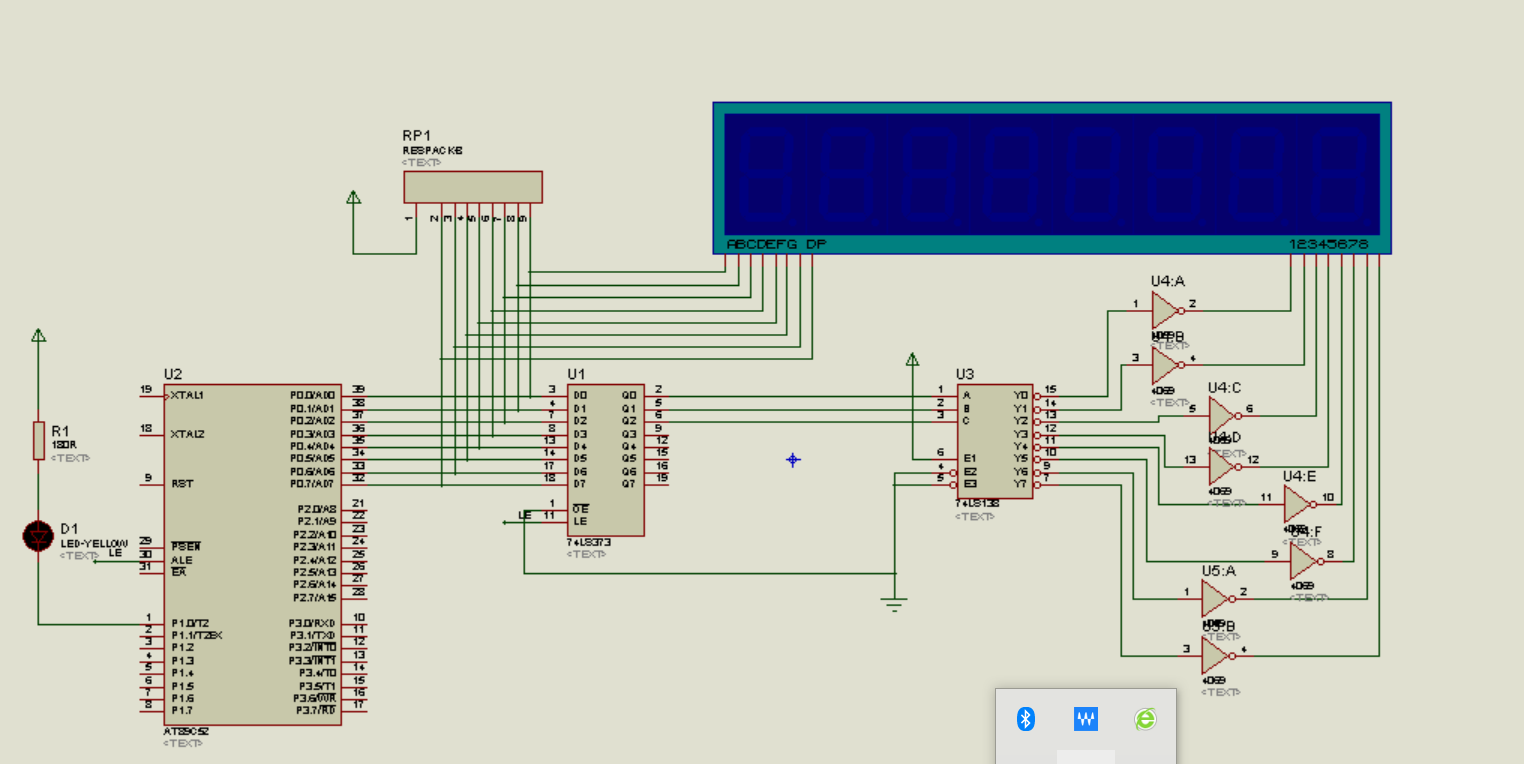

這是電路圖

樓主的硬件電路和軟件的設計都有問題，按樓主的意圖修改如下：

1. #include <AT89X52.H>

2. #include <intrins.h>

3. #include <absacc.h>

4. #define uchar unsigned char

5. #define uint unsigned int

6.

7. #define Lcd_com   P0

8. //#define Lcd_com0   XBYTE[0xfff8]

9. //#define Lcd_com1   XBYTE[0xfff9]

10. //#define Lcd_com2   XBYTE[0xfffA]

11. //#define Lcd_com3   XBYTE[0xfffB]

12. //#define Lcd_com4   XBYTE[0xfffC]

13. //#define Lcd_com5   XBYTE[0xfffD]

14. //#define Lcd_com6   XBYTE[0xfffE]

15. //#define Lcd_com7   XBYTE[0xfffF]

16.

17. sbit led =P1^0;

18. sbit wela=P1^1;                        //位

19. sbit dula=P1^2;                        //段

20.

21. bit flag_2ms;

22.

23. uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

24.

25. void T0int(void)

26. {

27.         TMOD=0X01;

28.         TH0=(65536-2000)/256;

29.         TL0=(65536-2000)%256;

30.         EA=ET0=TR0=1;

31. }

32.

33. void T0sev(void) interrupt 1

34. {

35.         TH0=(65536-2000)/256;

36.         TL0=(65536-2000)%256;

37.         flag_2ms=1;

38. }

39.

40. void display(void)

41. {

42.         static uchar k;

43.         wela=0;

44.         Lcd_com=DSY_CODE[k];

45.         dula=1;

46.         dula=0;

47.         Lcd_com=k;

48.         wela=1;

49.         k=++k%8;

50. }

51.

52. void main(void)

53. {

54.         uint cnt;

55.         T0int();

56.         while(1)

57.         {

58.                 if(flag_2ms)

59.                 {

60.                         flag_2ms=0;

61.                         display();

62.                         if(++cnt>200)

63.                         {

64.                                 led=!led;

65.                                 cnt=0;

66.                         }

67.                 }

68.         }

69. }


復制代碼

51hei團團 發表于 2021-3-21 20:53
缺電路圖 無法分析吧?有大神能猜測出這是用的什么驅動芯片嗎?

你好，就是74373和74138

缺電路圖 無法分析吧?有大神能猜測出這是用的什么驅動芯片嗎?
