要想用光耦做隔離，那么電源和地都不能共，單片機要單獨供電

精通點燈 發表于 2021-4-20 09:27
您好，首先謝謝您的解答。3.3V電源是由通過220V轉5V開關電源然后在板子上5V轉3.3V產生。220V和電機電源是 ...

單片機供電端口可以加電解電容濾波，加高頻電容濾除浪涌沖擊，加3V3穩壓二極管穩壓

開關電源換個變壓器試試

從你這個電路看，光耦相當于沒用。因?yàn)殡娫礇](méi)有隔離。

鐘志偉 發表于 2021-4-20 09:40
R22換成10K穩定些，9013換用8050，還有繼電器的選用不要用和單片機同電壓的，另外如果電源是從電機線路用變 ...

謝謝，我改改試一下。謝謝！

R22換成10K穩定些，9013換用8050，還有繼電器的選用不要用和單片機同電壓的，另外如果電源是從電機線路用變壓器降壓整流穩壓給單片機供電的，變壓器輸入端一定要加EMI濾波，壓敏電阻，安規電容，共模電感。

wc86110 發表于 2021-4-19 18:26
這繼電器驅動電路有問題，各電阻取值不恰當，對于繼電器來說用 9013 可能是小馬拉大車。擊穿可能與強弱電達 ...

謝謝您的解答，我開始對阻值沒有什么計算認為能用就好。我計算一下阻值試試。謝謝!

面具下的狼性 發表于 2021-4-19 14:55
看你描述的情況以及原理圖是沒有什么異常，那你的3.3V電源從哪里來，是否共用電機的交流電源通過開關電源來 ...

您好，首先謝謝您的解答。3.3V電源是由通過220V轉5V開關電源然后在板子上5V轉3.3V產生。220V和電機電源是共用的。然后您對單片機供電電源抗干擾有什么好的建議嗎？（比如說我該學習什么方面的知識如果有書籍推薦那就更好了謝謝）

toyboy 發表于 2021-4-19 19:19

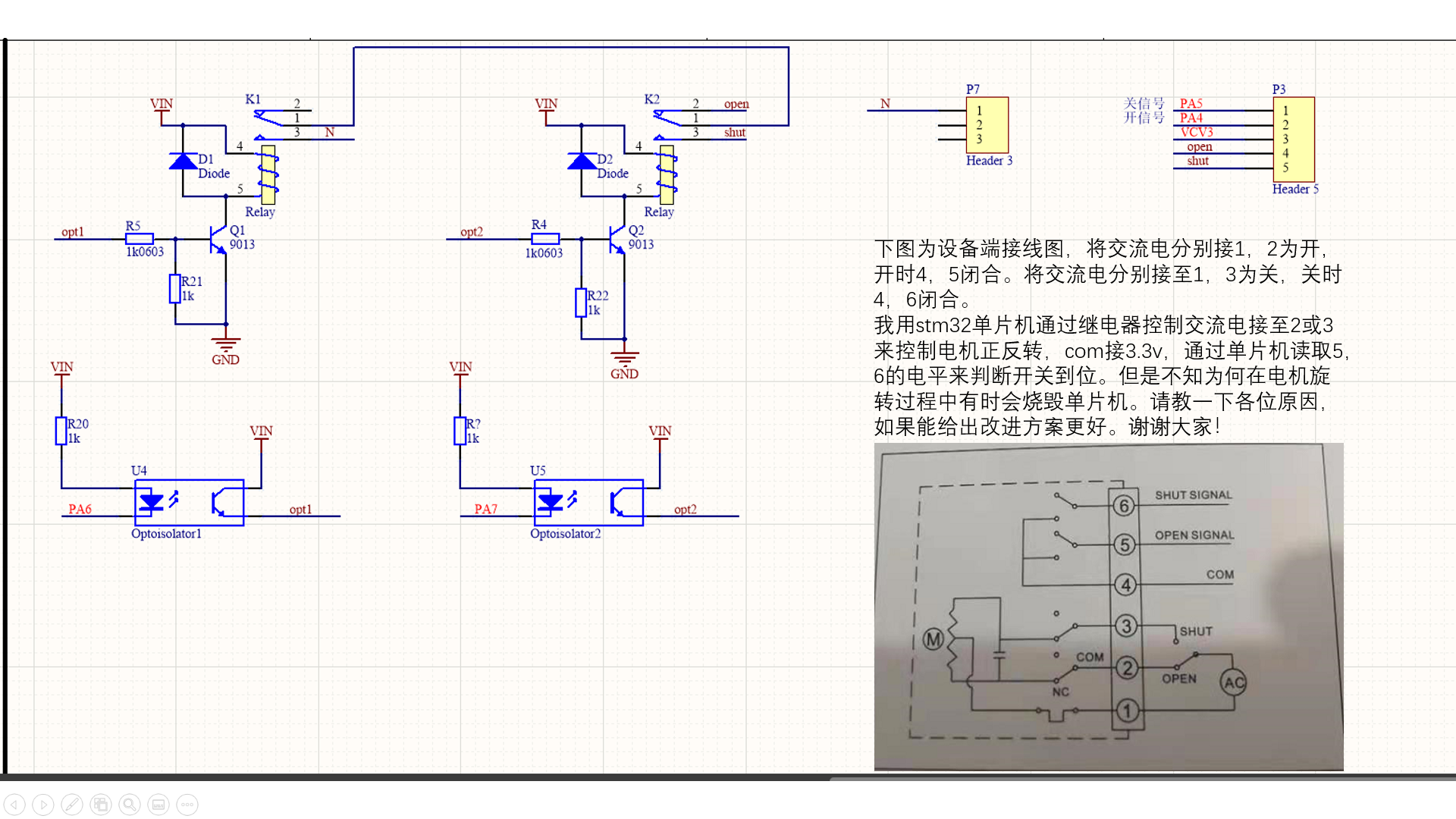

描述模糊不確定！你的“擊穿”是指什么被擊穿？從題目看是單片機被擊穿，從描述及附圖看是繼電器驅動管被擊 ...

您好，首先謝謝您的解答，我說的“擊穿”是指單片機被”擊穿“，主要現象就是單片機的3.3和gnd短路。將單片機焊掉之后短路現象消失。然后我想問一下為什么”擊穿現象“和光耦隔離沒什么關系呢？謝謝！

描述模糊不確定！你的“擊穿”是指什么被擊穿？從題目看是單片機被擊穿，從描述及附圖看是繼電器驅動管被擊穿？不管如何，都跟用不用‘光耦隔離“沒什么大關系！

這繼電器驅動電路有問題，各電阻取值不恰當，對于繼電器來說用 9013 可能是小馬拉大車。擊穿可能與強弱電達不到物理隔離又或與 I/O 過載有關

看你描述的情況以及原理圖是沒有什么異常，那你的3.3V電源從哪里來，是否共用電機的交流電源通過開關電源來進行的控制，還是獨立電源供電控制，我覺得你應該從單片機供電電源入手進行抗干擾供電。

沒見PCB布局。不好說

兩個二極管你覺得對么

可能是強弱電隔離不良，導致爬電擊穿。

描述不清晰，只要高壓與低壓完全隔離就不會燒芯片了。

驅動輸出一定和強電要物理隔離，電路板設計弱電和強電之間要留好足夠的爬電距離，比如在光耦高低壓之間開槽。再有就是要處理好電源輸入抗浪涌的設計。
