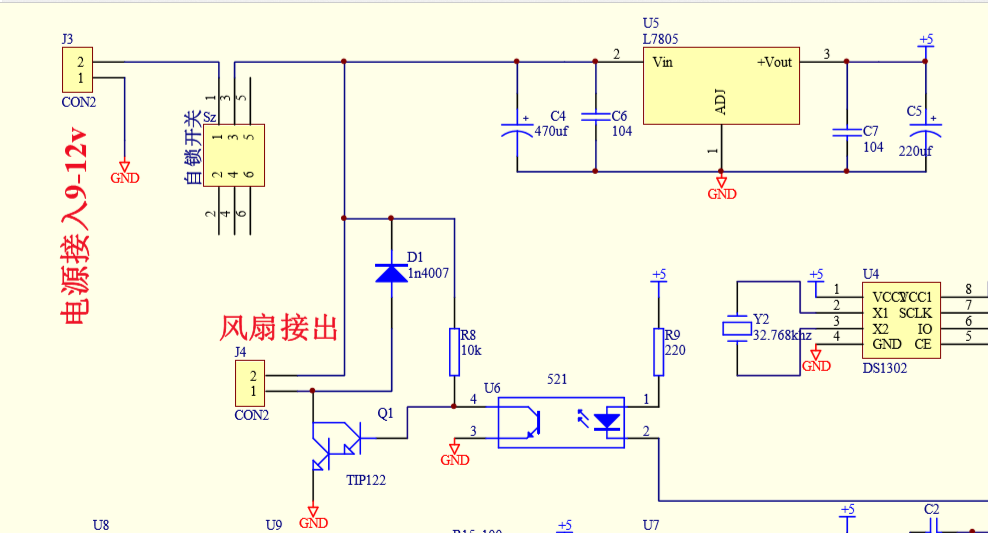

光耦的2腳接受來自單片機I/O口的高低電平控制，打開關閉風扇的動作，但電路加了光耦也是白加，根本沒有起到隔離的作用

隔離，防止電機的反沖電壓擊毀單片機

人人學會單片機 發表于 2021-4-21 12:54
這個電路設計有問題，既然用到了光耦隔離 就不應該共地。

我也發現了這個問題，但是我不敢下定論，光圖片這里不能判斷出他驅動部分共地的情況，光耦發光二極管回路看不到，驅動控制芯片的地也沒有看見，說不定他用5v隔離電源模塊呢？其他地方說不定有+5v的網絡標號。
你可能是看了DS1302沒有隔離，你才下了定論。

我覺得是光耦兩端電壓不同，它的主要目的是為了控制信號的電平轉換，調節PWM的占空比也應該是可以調節輸出功率的

起到隔離電平轉換作用

是的，從電路上看是用來控制風扇開關的，正常來說就是PWM控制，用光耦同時起到隔離作用，建議J4風扇輸入端拉個大一點的鋁電解電容，風扇的干擾會小很多。

就是電氣隔離的作用，風扇里邊有線圈，突然開啟關閉都會產生很強電壓，電氣隔離防止擊穿，U6相當于風扇控制信號的輸入端，復合管TIP122是為了增大驅動

光耦兩端電壓不同，主要目的是為了控制信號的電平轉換，
調節PWM的占空比是可以調節輸出功率的。

我感覺是電氣隔離和穩壓

這個電路設計有問題，既然用到了光耦隔離 就不應該共地。
