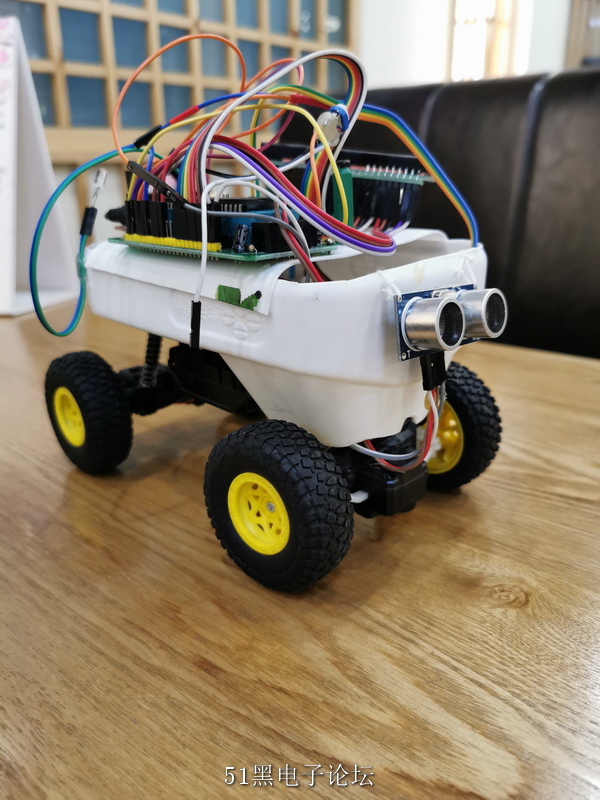

玩具車改的51單片機智能小車

查看數: 3224 | 評論數: 8 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2021-4-25 17:53

正文摘要:

智能小車超聲波能正常工作顯示，車能前進，但就是不正常。 用另一個定時器設置PWM，控制電機后，超聲波只測一次就不工作了，電機一直在轉。 超聲波避障不容易啊 唉！

回復

ID:871292 發表于 2021-4-27 16:15
現在代碼改成這樣，能正常工作了，因為玩具車的直流電機速度太快，加載了軟調速PWM，可能是51單片機CPU處理能力不足，超聲波不能正常工作。

#include <reg51.h>
#include <intrins.h>
#include "lcd.h"

typedef unsigned int u16;

sbit Trig = P1^1;
sbit Echo = P1^0;
sbit a1=P2^1;  //驅動電機
sbit a2=P2^2;
sbit z1=P3^5; //轉向電機
sbit z2=P3^6;
sbit led1=P2^3;

unsigned char PuZh[]="Yuan new car";
unsigned char code ASCII[15] = {'0','1','2','3','4','5','6','7','8','9','.','-','M',};

static unsigned char DisNum = 0; //顯示用指針
       unsigned int time = 0;
           unsigned long S = 0;
           bit flag = 0;
           unsigned char disbuff[4] = {0,0,0,0,};
/*
void aa2(void)
{
    u16 i;
        u16 c =100;
        while(1)
        {
            for(i=0;i<10;i++)
            {
            }
             a2=0;

                for(i=0;i<10;i++)  //占空比50%，直流電機降速
             {
            }
         a2=1;
                 c--;
    }
          a1=0; //小車待機
      a2=0;
      led1=0;
}

void aa1(void)
{
    u16 i;
        u16 c =100;
        while(c>2)
        {
            for(i=0;i<10;i++)
            {
            }
             a1=0;

                for(i=0;i<10;i++) //占空比50%，直流電機降速
             {
            }
         a1=1;
                 c--;
    }
          a1=0; //小車待機
      a2=0;
      led1=0;

}
*/

void delay(u16 i)
{
   while(--i);
}

void Moto(void)        // 小車前行
{
    a1=0;
    a2=1;
    led1=1;
    delay(30000);

         a1=1;
         a2=1;
         led1=1;

}

void conut(void) //超聲波數據檢測計算，轉換為cm
     {
          time = TH0*256+TL0;
          TH0 = 0;
          TL0 = 0;

          S=(time*1.7)/100; //算出來是cm
          if((S>=400)||flag==1) //超出測量范圍顯示“-”|
          {
           flag=0;

       DisplayOneChar(0,1,ASCII[11]);
           DisplayOneChar(1,1,ASCII[10]); //顯示點
           DisplayOneChar(2,1,ASCII[11]);
           DisplayOneChar(3,1,ASCII[11]);
           DisplayOneChar(4,1,ASCII[12]); //顯示M
           }
           else
           {
           disbuff[0]=S%1000/100;
           disbuff[1]=S%1000%100/10;
           disbuff[2]=S%1000%10%10;
           DisplayOneChar(0,1,ASCII[disbuff[0]]);
           DisplayOneChar(1,1,ASCII[10]); //顯示點
           DisplayOneChar(2,1,ASCII[disbuff[1]]);
           DisplayOneChar(3,1,ASCII[disbuff[2]]);
           DisplayOneChar(4,1,ASCII[12]);  //顯示M
           }
          }

void StartModule() //發出超聲波
  {
    Trig = 1;
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        Trig = 0;
  }

void delayms(unsigned int ms)
{
    unsigned char i=100,j;
        for(;ms;ms--)
        {
           while(--i)
           {
               j=10;
                   while(--j);
           }
        }
}

void main(void)
{
   TMOD=0x01;  //設T0為方式1，GATE=1;
   TH0=0;
   TL0=0;
   ET0=1;   //允許T0中斷
   EA=1;        //開啟總中斷

   LcdInit(); //LCD初始化子程序
   LcdShowStr(0,0,PuZh); //顯示字符串
   while(1)
   {
          StartModule(); //發出超聲波
          while(!Echo);  //當RX為零時等待
          TR0=1;         //開啟計數
          while(Echo);   //當RX為1計數并等待
          TR0=0;         //關閉計數
          conut();                 //計算
          delayms(80);
   if(S<30)
          {
                a1=1; //小車后退
                a2=0;
                led1=1;
                delay(50000);

            a1=1;
            a2=1;
            led1=1;
          }
          else
          {
            Moto();        //小車前行子程序
          }
   }

}

void ModuleT0() interrupt 1  //T0中斷用來計數器溢出
   {
     flag=1;    //中斷溢出標志
   }

ID:871292 發表于 2021-4-27 15:31
glinfei 發表于 2021-4-26 22:10
1. aa2和 aa1(void) 里面的  while(1) 什么條件能出來？
2. 要是沒有障礙物，while(Echo);   //當RX為1計 ...

謝謝！我試了把電機的程序全注釋了，只保留超聲波和LCD的，測矩是正常的。
把調速改成了：
void aa2(void)
{
    u16 i;
        u16 c =100;
        while(1)
        {
            for(i=0;i<10;i++)
            {
            }
             a2=0;

         for(i=0;i<10;i++)  //占空比50%，直流電機降速
             {
            }
         a2=1;
         c--;
    }
      a1=0; //小車待機
      a2=0;
      led1=0;
}

也是不行。
ID:844772 發表于 2021-4-26 22:10
1. aa2和 aa1(void) 里面的  while(1) 什么條件能出來？
2. 要是沒有障礙物，while(Echo);   //當RX為1計數并等待  什么時候出來？
ID:871292 發表于 2021-4-26 21:01
我也感覺是進了電機的程序，出不來了。
因為電機一直在轉，LCD1602顯示的距離卻不動了，有時候也會變一下，但是很久才響應一次，究竟是進了哪一個循環出不來了？
ID:196216 發表于 2021-4-26 17:23
肯定是程序死在那里了，死循環了
ID:871292 發表于 2021-4-26 17:21
#include <reg51.h>
#include <intrins.h>
#include "lcd.h"

typedef unsigned int u16;

sbit Trig = P1^1;
sbit Echo = P1^0;
sbit a1=P2^1;
sbit a2=P2^2;
sbit led1=P2^3;

unsigned char PuZh[]="Yuan new car";
unsigned char code ASCII[15] = {'0','1','2','3','4','5','6','7','8','9','.','-','M',};

static unsigned char DisNum = 0; //顯示用指針
       unsigned int time = 0;
           unsigned long S = 0;
           bit flag = 0;
           unsigned char disbuff[4] = {0,0,0,0,};

void aa2(void)
{
    u16 i;
        while(1)
        {
            for(i=0;i<10;i++)
            {
            }
             a2=0;

                for(i=0;i<10;i++)  //占空比50%，直流電機降速
             {
            }
         a2=1;
    }
}

void aa1(void)
{
    u16 i;
        while(1)
        {
            for(i=0;i<10;i++)
            {
            }
             a1=0;

                for(i=0;i<10;i++) //占空比50%，直流電機降速
             {
            }
         a1=1;
    }
}

void Moto(void)        // 小車前行
{
    a1=0;
    aa2();
    led1=1;
}

void conut(void) //超聲波數據檢測計算，轉換為cm
     {
          time = TH0*256+TL0;
          TH0 = 0;
          TL0 = 0;

          S=(time*1.7)/100; //算出來是cm
          if((S>=400)||flag==1) //超出測量范圍顯示“-”|
          {
           flag=0;

       DisplayOneChar(0,1,ASCII[11]);
           DisplayOneChar(1,1,ASCII[10]); //顯示點
           DisplayOneChar(2,1,ASCII[11]);
           DisplayOneChar(3,1,ASCII[11]);
           DisplayOneChar(4,1,ASCII[12]); //顯示M
           }
           else
           {
           disbuff[0]=S%1000/100;
           disbuff[1]=S%1000%100/10;
           disbuff[2]=S%1000%10%10;
           DisplayOneChar(0,1,ASCII[disbuff[0]]);
           DisplayOneChar(1,1,ASCII[10]); //顯示點
           DisplayOneChar(2,1,ASCII[disbuff[1]]);
           DisplayOneChar(3,1,ASCII[disbuff[2]]);
           DisplayOneChar(4,1,ASCII[12]);  //顯示M
           }
          }

void StartModule() //發出超聲波
  {
    Trig = 1;
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        Trig = 0;
  }

void delayms(unsigned int ms)
{
    unsigned char i=100,j;
        for(;ms;ms--)
        {
           while(--i)
           {
               j=10;
                   while(--j);
           }
        }
}

void main(void)
{
   TMOD=0x01;  //設T0為方式1，GATE=1;
   TH0=0;
   TL0=0;
   ET0=1;   //允許T0中斷
   EA=1;        //開啟總中斷

   LcdInit(); //LCD初始化子程序
   LcdShowStr(0,0,PuZh); //顯示字符串
   while(1)
   {
      a1=0; //小車待機
      a2=0;
      led1=0;

          StartModule(); //發出超聲波
          while(!Echo);  //當RX為零時等待
          TR0=1;         //開啟計數
          while(Echo);   //當RX為1計數并等待
          TR0=0;         //關閉計數
          conut();                 //計算
          delayms(80);
          if(S<20)
          {
                aa1(); //小車后退
                a2=0;
                led1=1;
                delayms(100);

                a1=1; // 小車剎車
        a2=1;
        led1=0;
                delayms(80);
          }
          else
          {
            Moto();
                delayms(800);
          }

   }

}

void zd0() interrupt 1  //T0中斷用來計數器溢出
   {
     flag=1;    //中斷溢出標志
   }
ID:871292 發表于 2021-4-26 17:13
cheney03 發表于 2021-4-26 08:51
光看圖片看不出呀，最好把源程序貼上來

好的，謝謝！
ID:743654 發表于 2021-4-26 08:51
光看圖片看不出呀，最好把源程序貼上來
