木桶叔叔 發表于 2021-4-28 21:58

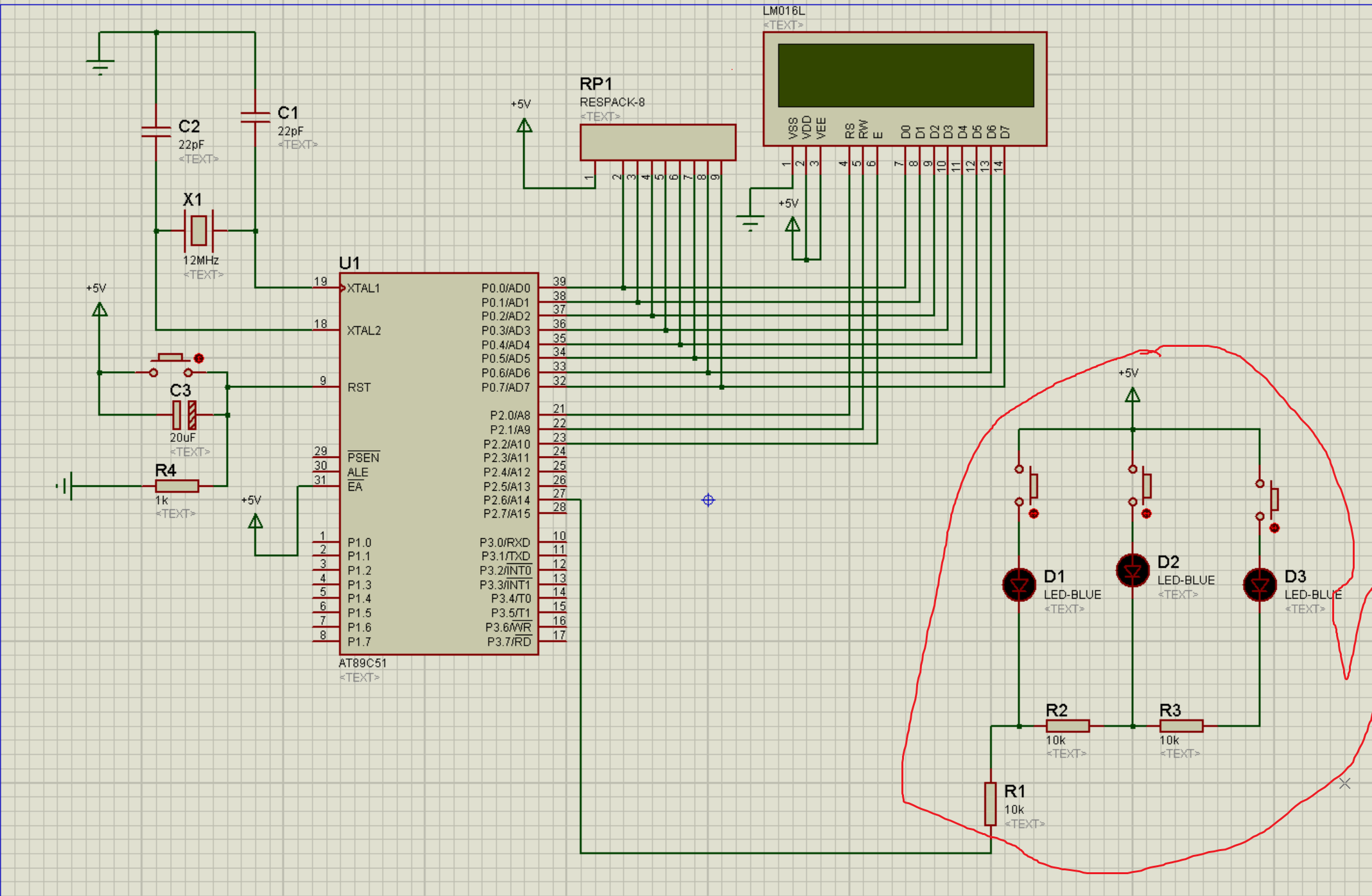

感謝您的幫助，但是他的意思是也可以用led燈來模擬，給的電路圖是這樣的，上面那個圖片可能太小沒注意到 ...

5樓的結構清楚，非常實用
我想你可能是想通過AD采集電壓來判斷3個燈的狀態，那樣就不是3個燈把負極接到單片機了，還應該接地，然后單片機檢測適當位置的電壓，就像5樓圖里的檢測位置那樣

簡單地畫一個圖，給你參考一下。

如果我是你的電工老師，以你主述的功能需求，就你這張仿真圖，肯定要評個0分！

1、3個燈都不亮，不管你何P2.6是輸入還是輸出，出高還是出低，串個10K電阻太大了！
2、每一個燈要檢測它的狀態是否正常，最有效的方法應該 是獨占一個IO，不要都并到一個IO上，還是以這種方式。
3、返回來再說說P2.6，你是要讓它做輸出控制，還是做輸入檢測用？
4、路燈就是3個LED嗎？即然是仿真，就要能仿到8、9分的真，哪家的路燈用5V的IO直接控制一個LED來的？你就能該 要用一個3極管控制繼電器的吸、放來間接控制路燈（此處不應該是LED，而是LAMP） 。
5、依上邊的條件，要判斷路燈是否故障，就要檢測：相應的IO狀態、繼電器狀態、LAMP的電流、電壓狀態。
不喜，請勿視之--就當我沒說過

LED的限流電阻為什么不是每只管單獨的？

限流電阻的要求不是很嚴格，看你的燈的亮度，有些高亮的我加20k仍然能用，亮度也不低，根據你的亮度調節，多換幾個試試。
