關于STM32F4系列IO口復用和重映射問題請教！

查看數: 3765 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-8 21:04

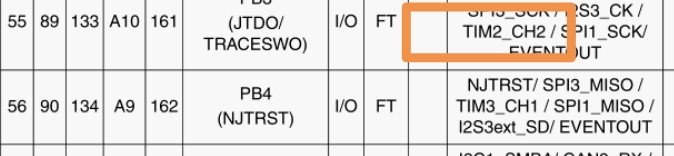

例如圖中PB3引腳，本來是有定時器2可以輸出PWM信號的，但是定時器2已經用來做其他定時器使用了。這時我能不能把定時器14重映射到PB3引腳上來作為PWM信號的定時器？可以的話我應該要怎么定義？

回復

ID:8840 發表于 2021-5-10 17:49

2513185116 發表于 2021-5-10 09:25
重映射是有規定的，不是隨便映射，至于能映射那些引腳需要看你用的芯片的手冊，怎么映射每個芯片是通用的 ...

謝謝你的解答！

ID:8840 發表于 2021-5-10 17:49

名字不是重點發表于 2021-5-10 17:14
重映射，說白了就是信號轉接，你有一支電烙鐵，在書房可用，在客廳可用，甚至在臥室也可用，但在天臺就不 ...

好形象啊，謝謝你的解答！

ID:8840 發表于 2021-5-10 17:48

名字不是重點發表于 2021-5-10 17:19
JTDO/ TRACESWO/ SPI3_SCK / I2S3_CK / TIM2_CH2 / SPI1_SCK/ EVENTOUT
這個是PB3的重映射功能，沒有定時 ...

謝謝你的解答！

ID:824490 發表于 2021-5-10 17:19

JTDO/ TRACESWO/ SPI3_SCK / I2S3_CK / TIM2_CH2 / SPI1_SCK/ EVENTOUT
這個是PB3的重映射功能，沒有定時器14，所以PB3不能用的

ID:8840 發表于 2021-5-10 15:15

munuc_w 發表于 2021-5-10 08:38
這個需要查閱硬件手冊，至于映射的方法都是一樣的。

謝謝你的回答，因為我突然都有點拿不準可不可以了，所以在這里請教下

。我現在是這樣想的。把time14設置成普通定時器，在TIME14的中斷函數設置PWM的占空比來輸出PB3需要的PWM波形，這樣子是否可行？

ID:877343 發表于 2021-5-10 09:25

重映射是有規定的，不是隨便映射，至于能映射那些引腳需要看你用的芯片的手冊，怎么映射每個芯片是通用的可以看smt32手冊或看教程（正點原子或野火都可以）

ID:752974 發表于 2021-5-10 08:38

這個需要查閱硬件手冊，至于映射的方法都是一樣的。

ID:824490 發表于 2021-5-8 21:04

重映射，說白了就是信號轉接，你有一支電烙鐵，在書房可用，在客廳可用，甚至在臥室也可用，但在天臺就不能用，為什么？因為你家電表出來的220V在書房、客廳、臥室都留有墻插。只要把電烙鐵移過去插上墻插就能用，因為你建房時天臺沒有預留墻插，所以在天臺上不能用的。

看資料，外設映射只能映射到有對應功能的IO，不是所有IO都能映射的
