發布時間: 2021-5-12 18:40
正文摘要:已經知道不同負載電阻我可以用繼電器和三極管，利用單片機控制它的導通，然后再把這一串不同的負載接在電路中，想要看測量電源在不同電阻下的電壓和電流，并且還要測量短路實驗，想要得到電壓電流在不同 ... |

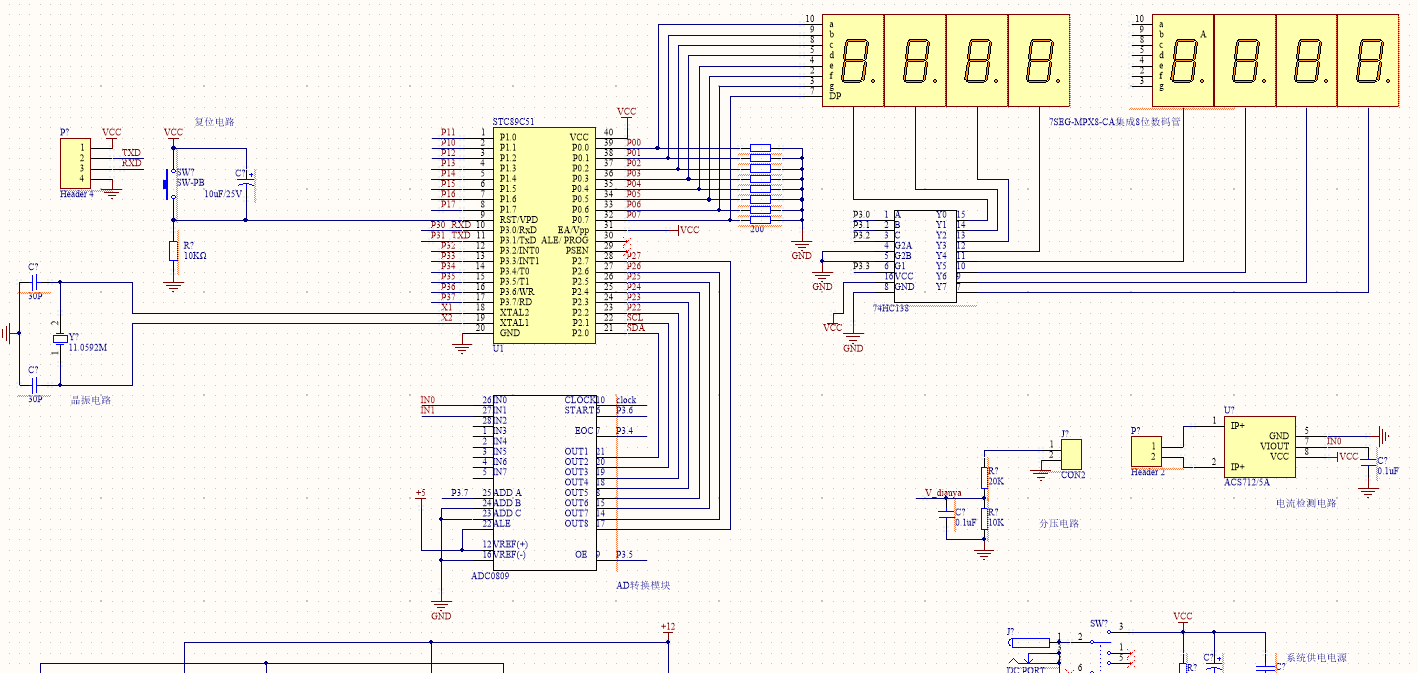

angmall 發表于 2021-5-12 19:54 因為用ADC0809的電路圖已經畫完了，所以想在它基礎上改一下，投切更多電阻，有濾波有保護，ADC測量電壓電流 |
|
不用ADC ，用INA219B芯片 大多數電流測量設備（例如電流面板儀表）僅適用于低壓側測量。 這意味著除非您不希望涉及電池，否則必須將測量電阻器粘在目標接地和真實接地之間。 由于電阻兩端的電壓降與電流消耗成正比，因此這意味著接地參考會隨著電流的變化而變化。 具有偏移的接地參考會導致許多電路出現問題。 INA219B芯片更加智能-即使以3或5V供電，它也可以處理高達+ 26VDC的高端電流測量。 它還會報告高側電壓，這對于跟蹤電池壽命或太陽能電池板非常有用。  http://www.zg4o1577.cn/bbs/dpj-202698-1.html http://www.zg4o1577.cn/bbs/dpj-202638-1.html |
