你要明白單片機是控制，是控制。不是驅動。不是驅動。
驅動LED 只需要三極管就好了。電流在大就在三極管后面在接一個MOS管。
這樣單片機部分用5V供電，后面電路用48V供電也可以。只有共地就可以。
去某一個寶買一個可以PWM控制MOS開關模塊，又便宜，有好用。還研究什么電路。研究程序就好了。

驅動力源不足

可以參考這個，但是我不建議像這個這樣用單片機引腳給LED供電，建議用VCC

2602346838 發表于 2021-5-15 16:47

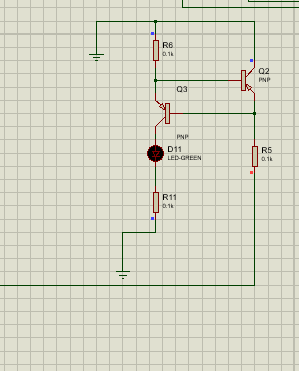

后續是要驅動一個燈組的，現在不知道是把PWM信號結在哪

呃，我還是不明白為啥要用你圖里這么復雜的電路...
如果后續需要的驅動電流大的話，可以用PWM驅動三極管來做電流放大，網上也很容易搜到相關電路。我不明白你這個復雜電路的意義啊

使弓弦 發表于 2021-5-15 16:44
仿真我沒試過，但是實際來說，一個單片機PWM輸出能力是有限的，一般單片機都是灌電流能力比拉電流能力強 ...

后續是要驅動一個燈組的，現在不知道是把PWM信號結在哪

2602346838 發表于 2021-5-15 16:08
PWM信號不算單片機輸出的電壓嗎，

仿真我沒試過，但是實際來說，一個單片機PWM輸出能力是有限的，一般單片機都是灌電流能力比拉電流能力強，但是一個引腳的灌電流最大一般也就是20mA，而你這個圖里又是要用單片機的拉電流來做LED的驅動，一般不會這么做。
驅動LED為啥不用最簡單的方式呢？直接電源輸入（比如3.3V）+一個電阻+LED+單片機的引腳，當輸出為低電平時LED亮。

使弓弦 發表于 2021-5-15 16:04
你這也沒有電源輸入啊。輸入除了地就是PWM，而且一般單片機的PWM驅動能力一般不強啊。
需要加個電源輸入。

PWM信號不算單片機輸出的電壓嗎，

使弓弦 發表于 2021-5-15 16:04
你這也沒有電源輸入啊。輸入除了地就是PWM，而且一般單片機的PWM驅動能力一般不強啊。
需要加個電源輸入。

怎么加電源呀

你這也沒有電源輸入啊。輸入除了地就是PWM，而且一般單片機的PWM驅動能力一般不強啊。
需要加個電源輸入。
