延時短了就顯示成這樣了吧

非凡科技 發表于 2021-5-31 18:46

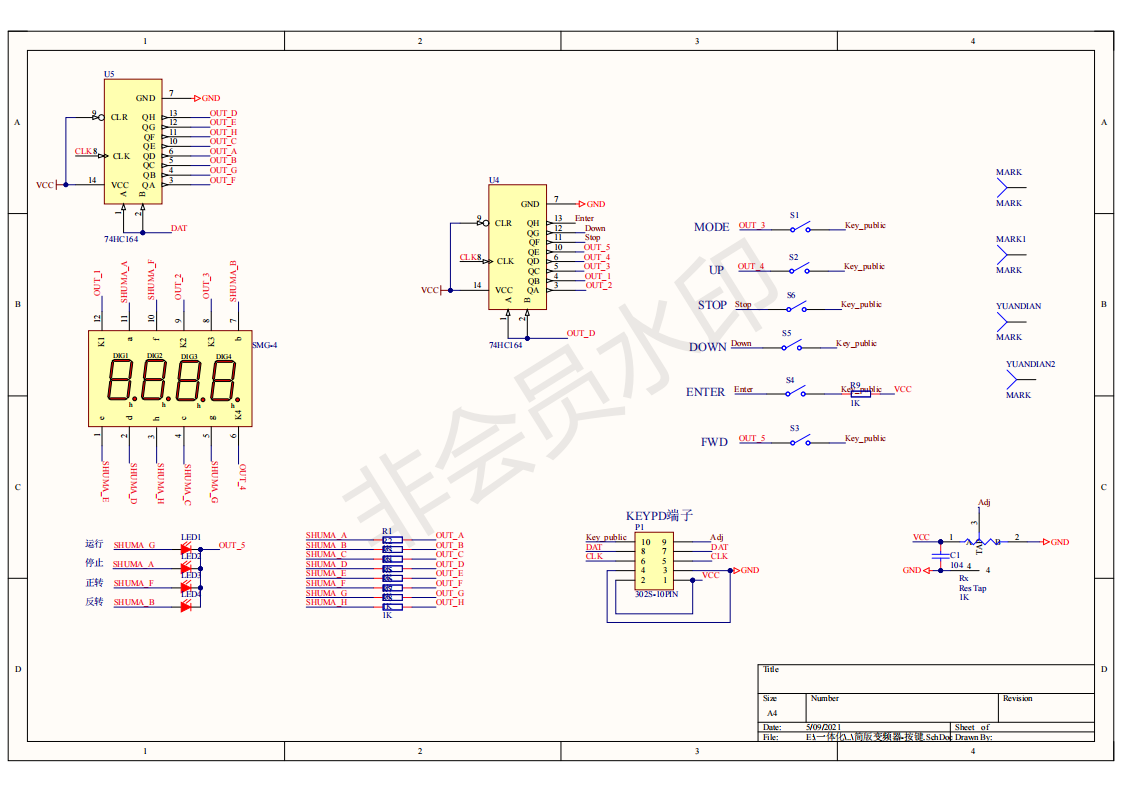

顯示好了代碼如下求高手幫助下按鍵怎么整  怎樣讀鍵值
#include  //包含單片機寄存器的頭文件

很多年沒用過164了，現在都用1628，

顯示好了代碼如下求高手幫助下按鍵怎么整  怎樣讀鍵值
#include<STC15.H>  //包含單片機寄存器的頭文件

#include<intrins.h>


#define uint unsigned int
#define uchar unsigned char
//74ls164IO口定義
sbit CLK=P3^2;
sbit DAT=P3^3;
sbit key=P3^4;
bit  key_1=0,key_2=0;
uint num,llxs,temp, Cnt_ms;
uchar code tab[]={ 0xBB,  0x28,  0x73, 0x79, 0xE8,  0xD9,  0xDB, 0x38,  0xFB,  0xF9,0xef,0x7f,0xdf,0xef,0Xbf,0xff,0X00, };
  uchar G,S,bai,Q;
void dispbyte(uchar byte);
void delay(uint z);
void count();
void delay(uint z)
{
        uint x,y;
        for(x=0;x<z;x++)
                for(y=0;y<100;y++);
}



void dispbyte(uchar byte)
{
         uchar num2,i;
         num2=tab[byte];//取出段碼
    for(i=0;i<8;i++)   //循環八次送至led數碼管
    {
             CLK=0;
        if(num2&0x01)  DAT=1;//判斷最高位，并取出最高位
        else          DAT=0;//
   CLK=1;        //上升沿有效
        num2>>=1;     //左移一位（每次移動一位，共8次）
    }
}


void count()                                 //把每一位數字都單獨存到一個變量中
{
        G =   num%10;
        S =   num/10%10;
        bai = num/100%10;
        Q =   num/1000%10;

}
void Timer0Init(void)                //4毫秒@12.000MHz
{
        AUXR &= 0x7F;                //定時器時鐘12T模式
        TMOD &= 0xF0;                //設置定時器模式
        TL0 = 0x60;                //設置定時初始值
        TH0 = 0xF0;                //設置定時初始值
        TF0 = 0;                //清除TF0標志
        TR0 = 1;                //定時器0開始計時
}



main()
{
    Timer0Init();
     EA=1;
     ET0=1;
    num=0;
    Cnt_ms=0;

        while(1)
        {



          count();
        keysm();
      }


}



/******定時器0中斷服務程序******/
void timer0() interrupt 1
{

        Cnt_ms++;
        llxs++;
        if(Cnt_ms>=250)
        {     Cnt_ms=0;}
        if(llxs>4)
        {llxs=0;}
                switch(llxs)
                {
                        case 0:

                            dispbyte(10);

                         dispbyte(G);


                         break;
                       case 1:
                                    dispbyte(12);
                                 dispbyte(S);

                                 break;
                        case 2:
                                dispbyte(11);

                                    dispbyte(bai);
                                break;
                        case 3:
                                 dispbyte(14);

                                     dispbyte(Q);
                                break;

                }

        }

消影一般delay 200ms 就可以了

目前能顯示了  就是消影做不出來

我見過用一片4017做按鍵的，單線驅動，用在車載通訊機的手咪上。

位選也是通過另一塊164來選的啊，函數都一樣，編碼和管腳要再定義，每次只要選中一個而已，你這是共陰的管子，別編錯了，就按動態掃描的方式顯示。其實51上好多IO，干脆找四個直接位選算了。

就是位選不知道怎么整

這種數碼管一般是共陰或共陽的，控制共陰或共陽就可以實現位選

送段值后送位值了？
