單片機溫控風扇實物無法運行 LCD1602屏只顯示一排格子

查看數: 3183 | 評論數: 6 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2021-6-4 18:28

正文摘要:

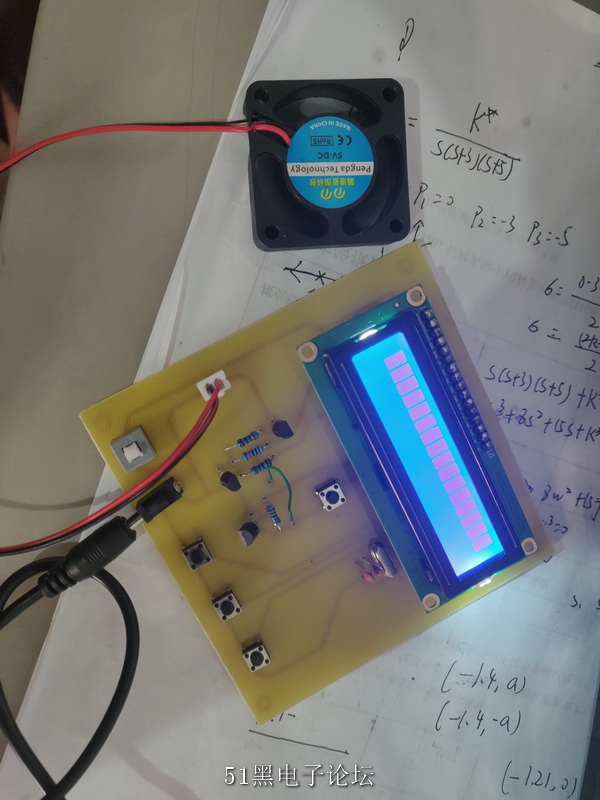

做設計選了單片機 做了LCD1602的溫控風扇 焊好了 實物沒法運行 LCD屏只顯示一排格子 幾個調速按鈕按下好像也沒什么反應 是我的焊接圖有問題嗎 焊接圖貼了 原理圖跟程序 #include<reg51.h> #include< ...

回復

ID:155507 發表于 2021-6-5 06:56
可能的原因:
LCD1602顯示問題一般是
1:V0沒接電位器,導致背光  V0引腳 這個引腳必須不能懸空啊 要連接一個滑動變阻器來調節的
2:RS,RW,EN接線問題
3:程序指令問題。
4:如果是自己制作最小系統需要注意排阻的方向,排阻有一個公共端,正對排阻上的標號(一般是A103j)最左邊有個方塊標記那個就是公共端。  我知道的LCD1602有兩種,一個是VO腳接18歐的下拉電阻接地,一個是接1k歐的電阻接地,當然,也可以接個滑動變阻器更好 V0口所接的3296 10k電位器一邊接GND,中間接V0,另一邊要接VCC

5. 芯片一樣嗎?IO口不一致而程序未作修改?晶振未起振?
ID:96682 發表于 2021-6-5 02:20
lithium0 發表于 2021-6-4 22:18
我用萬用表 測過了 各個引腳的連接 都是沒有問題的 就是不出現象 不知道咋辦了

圖片中好像看排阻有搭焊的現象還是拍攝角度的問題實際沒搭焊呢?
ID:922419 發表于 2021-6-4 22:18
51jia 發表于 2021-6-4 22:15
樓主要學會自己一步一步排查問題,先從硬件開始,然后再軟件,每個硬件可以寫一組測試軟件,所有的硬件單個 ...

我用萬用表 測過了 各個引腳的連接 都是沒有問題的 就是不出現象 不知道咋辦了
ID:88256 發表于 2021-6-4 22:17
把R5、R6先拆掉,換上微調電阻調一下試試,并不是所有的液晶對比度都是一樣的

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵!

查看全部評分

ID:141497 發表于 2021-6-4 22:15
樓主要學會自己一步一步排查問題,先從硬件開始,然后再軟件,每個硬件可以寫一組測試軟件,所有的硬件單個測試正常再組合到一起就是一個完整的工程。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵!

查看全部評分

ID:328014 發表于 2021-6-4 22:02
來看一下51hei論壇里面解決此問題的痛苦經歷吧:
搜索"1602 方塊"或者"1602 黑塊"或者"1602 白塊"或者"1602 格":

這個是io口設置問題,最終搞定了:http://www.zg4o1577.cn/bbs/dpj-199732-1.html
http://www.zg4o1577.cn/bbs/dpj-168643-1.html

既有可能是軟件問題也有硬件問題
http://www.zg4o1577.cn/bbs/dpj-187378-1.html
http://www.zg4o1577.cn/bbs/dpj-160754-1.html
