主要是時序問題

1. #include<reg51.h>

2. extern unsigned char code NumberData[12];

3. typedef  unsigned char uchar;

4. typedef  unsigned int uint;

5. sbit BUS=P2^6;//溫度傳感器接口

6. sbit LED_ONE = P2^0;//第一位數碼管位選端口

7. sbit LED_TWO = P2^1;//第一位數碼管位選端口

8. sbit LED_THREE = P2^2;//第一位數碼管位選端口

9. sbit LED_FOUR = P2^3;//第一位數碼管位選端口

10. volatile uchar GeWei,ShiWei,BaiWei,_Geiwei,_ShiWei;

11. volatile bit Convert_yes_not=0;

12. volatile char Negative=0;

13. /**********************************

14. 數碼管編碼

15. **********************************/

16. code unsigned char NumberData[12] ={

17.       0x3f,//0

18.           0x06,//1

19.           0x5b,//2

20.           0x4f,//3

21.           0x66,//4

22.           0x6d,//5

23.           0x7d,//6

24.           0x07,//7

25.           0x7f,//8

26.           0x6f,//9

27.           0x80,//DP

28.           0x40 //negative

29. };

30. //延時子函數

31. void Delay_4xN_US(uchar us)

32. {

33.     while(--us);

34. }

35. //初始化子函數

36. void Timer0_Init()

37. {

38.         TMOD = 0x01;//定時器0模式1-16位定時器-

39.         TCON = 0x00;//清零TCON

40.         ET0  = 1;   //允許定時器0中斷

41.         TH0  = 0x3c;//定時100ms

42.         TL0  = 0xb0;

43.         TR0  = 1;   //啟動定時器0

44. }

45. void DS18B20_Recover()

46. {

47.         BUS = 1;

48.         Delay_4xN_US(5);//4us

49.         BUS = 0;

50.         Delay_4xN_US(200);//800us

51.         Delay_4xN_US(200);

52.         BUS = 1;

53.         Delay_4xN_US(50);

54.         BUS = 1;

55.         Delay_4xN_US(25);

56. }

57. void SendProc(uchar proc)

58. {

59.         uchar i=0;

60.         for(i=8; i>0; i--)

61.         {

62.                 BUS = 0;

63.                 BUS = proc&0x01;

64.                 Delay_4xN_US(25);

65.                 BUS = 1;

66.                 proc>>=1;

67.         }

68.         Delay_4xN_US(25);

69. }

70. uchar ReadOneByte()

71. {

72.         uchar i;

73.         uchar dat=0;

74.         for (i=8;i>0;i--)

75.         {

76.                 BUS = 0;

77.                 dat>>=1;

78.                 BUS = 1;

79.                 if(BUS)

80.                         dat|=0x80;

81.                 Delay_4xN_US(25);

82.         }

83.         return dat;

84. }

85. void LED_DATE_Convert(uchar T_L,uchar T_H)

86. {

87.         uchar ZhengShu,MiddleShu;

88.         uint XiaoShu;

89.         if((T_H>>4)>0)//負數

90.         {

91.         Negative = 0xff;

92.         MiddleShu =((~(T_L&0x0f))&0x0f)+1;

93.         if(MiddleShu>>4>0)//有進位

94.         {

95.         ZhengShu = (~T_H)*16+((~T_L)>>4)+1;

96.         XiaoShu =(MiddleShu&0x0f)*625;

97.         }

98.         else

99.         {

100.         ZhengShu = (~T_H)*16+((~T_L)>>4);

101.         XiaoShu =(MiddleShu&0x0f)*625;

102.         }

103.         GeWei  = ZhengShu%10;

104.         ShiWei = (ZhengShu/10)%10;

105.         _Geiwei= XiaoShu/1000;

106.         _ShiWei= (XiaoShu/100)%10;

107.

108.         }

109.         else//正數

110.         {

111.         Negative = 0x00;

112.         ZhengShu = T_H*16+(T_L>>4);

113.         XiaoShu =(T_L&0x0f)*625;

114.         GeWei  = ZhengShu%10;

115.         ShiWei = (ZhengShu/10)%10;

116.         BaiWei = ZhengShu/100;

117.         _Geiwei= XiaoShu/1000;

118.         _ShiWei= (XiaoShu/100)%10;

119.         }

120. }

121. void LED_Show()

122. {

123.         switch(Negative)

124.         {

125.         case 0x00:        //正數

126.         if(BaiWei!=0)

127.         {

128.         P0 = NumberData[BaiWei];

129.         LED_ONE = 0;

130.         Delay_4xN_US(100);//400us

131.         LED_ONE = 1;

132.         P0 = NumberData[ShiWei];

133.         LED_TWO = 0;

134.         Delay_4xN_US(100);//400us

135.         LED_TWO = 1;

136.         P0 = NumberData[GeWei]|NumberData[10];

137.         LED_THREE = 0;

138.         Delay_4xN_US(100);//400us

139.         LED_THREE = 1;

140.         P0 = NumberData[_Geiwei];

141.         LED_FOUR = 0;

142.         Delay_4xN_US(100);//400us

143.         LED_FOUR = 1;

144.         }

145.         else

146.         {

147.         P0 = NumberData[ShiWei];

148.         LED_ONE = 0;

149.         Delay_4xN_US(100);//400us

150.         LED_ONE = 1;

151.         P0 = NumberData[GeWei]|NumberData[10];

152.         LED_TWO = 0;

153.         Delay_4xN_US(100);//400us

154.         LED_TWO = 1;

155.         P0 = NumberData[_Geiwei];

156.         LED_THREE = 0;

157.         Delay_4xN_US(100);//400us

158.         LED_THREE = 1;

159.         P0 = NumberData[_ShiWei];

160.         LED_FOUR = 0;

161.         Delay_4xN_US(100);//400us

162.         LED_FOUR = 1;

163.         }

164.         break;

165.         case 0xff:        //負數

166.         if(ShiWei!=0)

167.         {

168.         P0 = NumberData[11];

169.         LED_ONE = 0;

170.         Delay_4xN_US(100);//400us

171.         LED_ONE = 1;

172.         P0 = NumberData[ShiWei];

173.         LED_TWO = 0;

174.         Delay_4xN_US(100);//400us

175.         LED_TWO = 1;

176.         P0 = NumberData[GeWei]|NumberData[10];

177.         LED_THREE = 0;

178.         Delay_4xN_US(100);//400us

179.         LED_THREE = 1;

180.         P0 = NumberData[_Geiwei];

181.         LED_FOUR = 0;

182.         Delay_4xN_US(100);//400us

183.         LED_FOUR = 1;

184.         }

185.         else

186.         {

187.         P0 = NumberData[11];

188.         LED_ONE = 0;

189.         Delay_4xN_US(100);//400us

190.         LED_ONE = 1;

191.         P0 = NumberData[GeWei]|NumberData[10];

192.         LED_TWO = 0;

193.         Delay_4xN_US(100);//400us

194.         LED_TWO = 1;

195.         P0 = NumberData[_Geiwei];

196.         LED_THREE = 0;

197.         Delay_4xN_US(100);//400us

198.         LED_THREE = 1;

199.         P0 = NumberData[_ShiWei];

200.         LED_FOUR = 0;

201.         Delay_4xN_US(100);//400us

202.         LED_FOUR = 1;

203.         }

204.         break;

205.         }

206. }

207. void Timer_Interrupt() interrupt 1

208. {

209.         uchar T_dat_L,T_dat_H;

210.         P0=0x00;

211.         TH0  = 0x3c;//定時100ms

212.         TL0  = 0xb0;

213.         if(Convert_yes_not==0)

214.         {

215.         DS18B20_Recover();//復位

216.         SendProc(0xcc);//ROM跳過指令

217.         SendProc(0x44);//數據轉換指令

218.         Convert_yes_not=1;

219.         }

220.         else

221.         {

222.         DS18B20_Recover();//復位

223.         SendProc(0xcc);//ROM跳過指令

224.         SendProc(0xbe);//數據讀取指令

225.         T_dat_L = ReadOneByte();//讀取數據

226.         T_dat_H = ReadOneByte();//讀取數據

227.         LED_DATE_Convert(T_dat_L,T_dat_H);

228.         Convert_yes_not=0;

229.         }

230. }

231. //主函數

232. void main()

233. {

234.         P0=0x00;

235.         P2=0xff;

236.         DS18B20_Recover();//復位

237.         Timer0_Init();

238.         EA =1;//開放中斷

239.         while(1)

240.         {

241.                 LED_Show();

242.         }

243. }


復制代碼

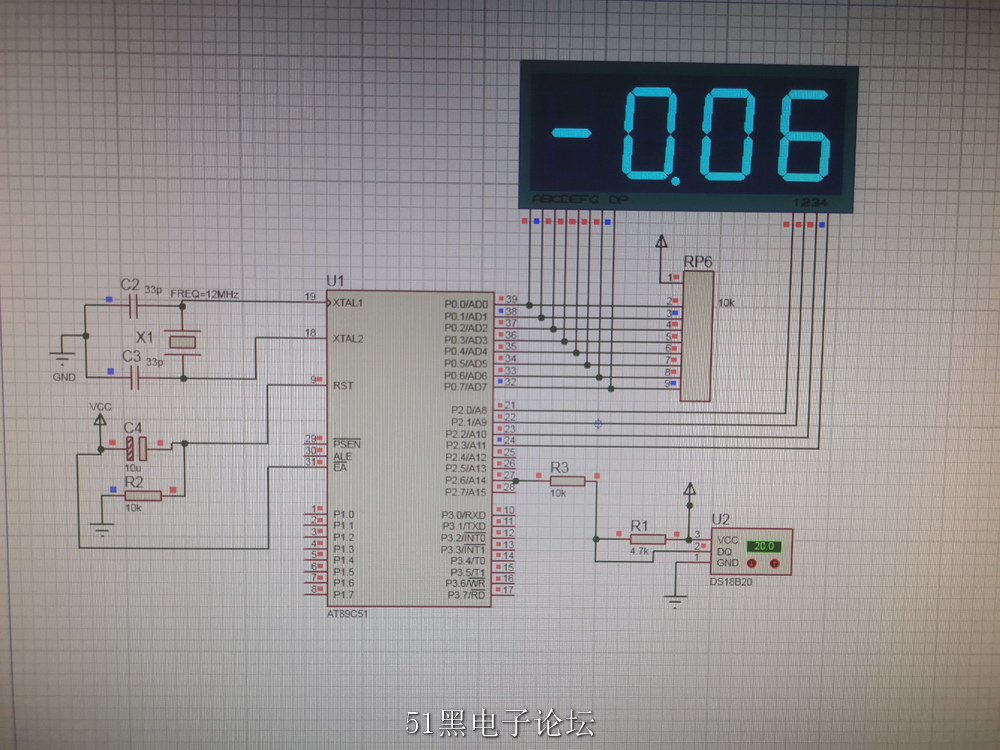

先把R3改為100歐。

18b20為啥接那么多電阻
