V0口的偏壓調了嗎，我用的是對地2kΩ

LCD1602顯示℃ 這種自定義符號 http://www.zg4o1577.cn/bbs/dpj-200685-1.html
LCD1602液晶最新資料 說明了具體的時間要求 http://www.zg4o1577.cn/bbs/dpj-205768-1.html

可以先調下背光到能顯示出東西，用例程確定LCD焊接使用正常，再排除代碼的原因。之前做過也是LCD不顯示不亮，最后是時序的問題，延時過多會有這種問題

出現一排黑塊的原因大多是上電未正確初始化，要查下E，WR，D0-D7單片機腳位與1602連通，連錯了沒有， 初始化代碼比較簡單，也需要核對一下是4bit還是8bit的設定

51hei團團 發表于 2021-6-25 01:34
來看一下51hei論壇里面解決此問題的痛苦經歷吧:
51hei搜索框輸入"1602 方塊"或者"1602 黑塊"或者"1602 白 ...

謝謝大佬

來看一下51hei論壇里面解決此問題的痛苦經歷吧:
51hei搜索框輸入"1602 方塊"或者"1602 黑塊"或者"1602 白塊"或者"1602 格":

這個是io口設置問題,最終搞定了:http://www.zg4o1577.cn/bbs/dpj-199732-1.html
http://www.zg4o1577.cn/bbs/dpj-168643-1.html
http://www.zg4o1577.cn/bbs/dpj-208189-1.html

既有可能是軟件問題也有硬件問題
http://www.zg4o1577.cn/bbs/dpj-187378-1.html
http://www.zg4o1577.cn/bbs/dpj-160754-1.html

名字不是重點 發表于 2021-6-24 14:48

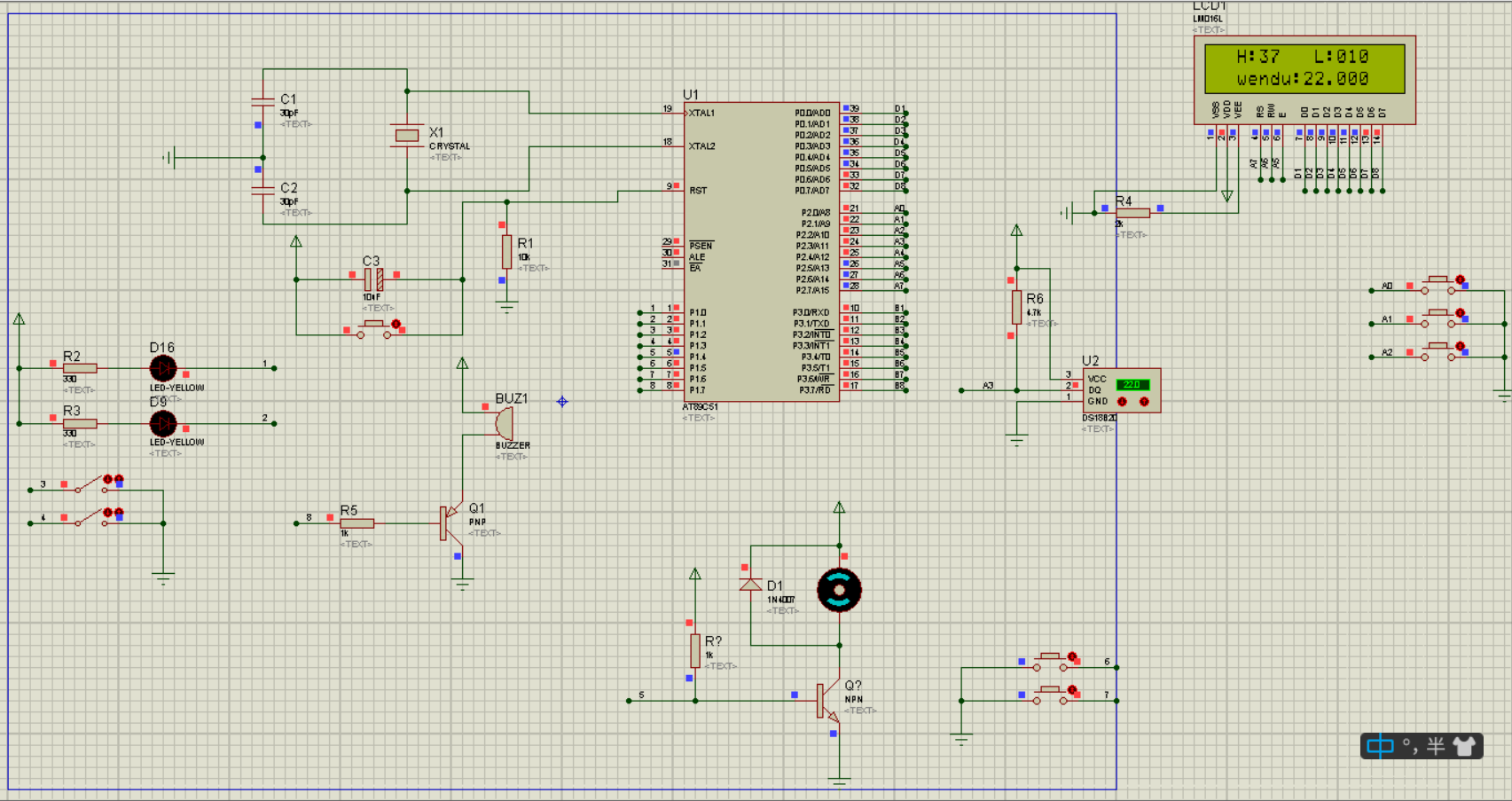

P0口不上拉？

我加了電阻了，沒截圖到。后來發現是代碼問題，寫指令和寫數據那里錯了

lovezjf234 發表于 2021-6-24 15:28
仿真和實際有很大差異，最好按照datasheet或者guideline進行電路進行實物焊接畫圖

我看見別人的程序可以，然后我發現自己是寫指令和寫數據那里寫錯了找了好久問題

仿真和實際有很大差異，最好按照datasheet或者guideline進行電路進行實物焊接畫圖

P0口不上拉？
