1186869414 發表于 2021-6-29 15:17
這是個溫度測量電路，這第一部分應該是電流信號轉成電壓信號，第二部分應該是把開氏溫度轉成攝氏溫度，主 ...

我分析了下，應該是把攝氏溫度轉為開氏溫度。

yzwzfyz 發表于 2021-6-29 13:15
或許是個數字電壓表。
輸入U3處缺一個電阻（或許內部分已有電阻，未說明清楚），反向放大（首級運放）后， ...

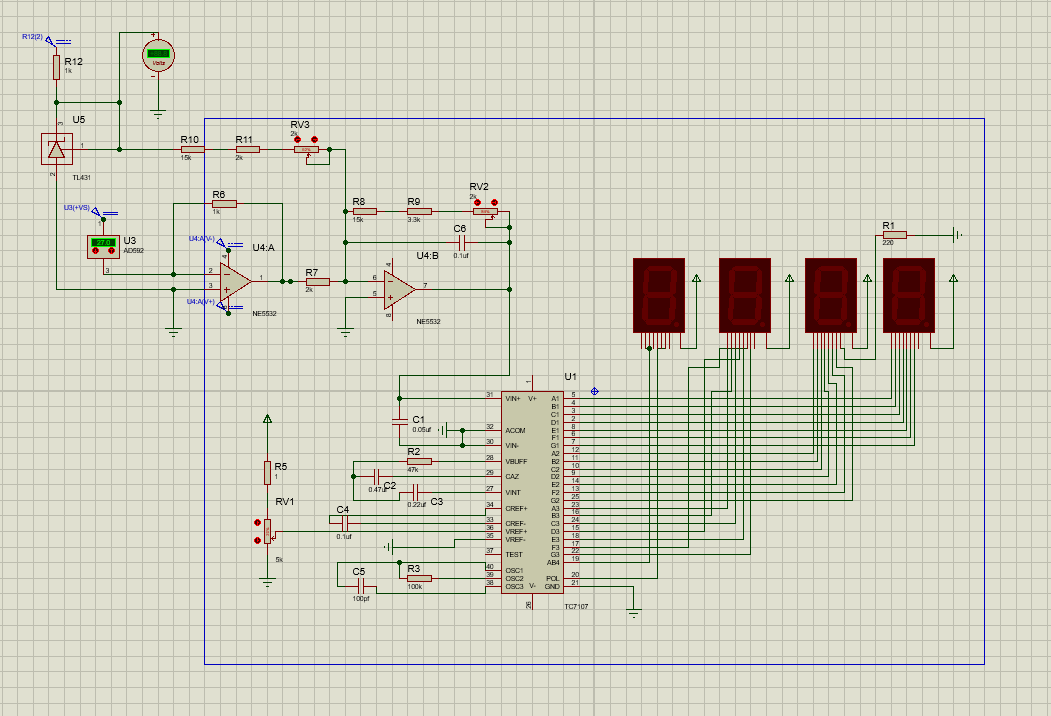

這是個溫度測量電路，這第一部分應該是電流信號轉成電壓信號，第二部分應該是把開氏溫度轉成攝氏溫度，主要我不清楚具體是咋實現的。。

我感覺第一個是把電流信號轉化成電壓信號，第二個是將k氏溫度轉變成攝氏溫度，就是不知道怎么實現的，怎么運作的

或許是個數字電壓表。
輸入U3處缺一個電阻（或許內部分已有電阻，未說明清楚），反向放大（首級運放）后，
與一個直流穩定電壓疊加，目的：生產中心電位移動（或理解為加入了一個固定的直流成分，電位平移）。
RV3調節疊加份量的多少。
信號與直流疊加后，由第二級運放放大至一人適當的范圍（RV2調節），可以調節滿幅時的顯示值。

555里面兩個運放不是用來電壓比較的嗎

這電路，設計的人也搞不清楚是什么作用。從原理來看，是將U3的電壓經U4A和U4B放大，經U1處理后顯示。但為什么還要加上U5的基準電壓？從原理圖看，U4A為反相放大器，放大U3電壓，再由U4B構成的不正經的加法器對U4A的電壓和U5的電壓進行疊加處理。
