運放增益高,分壓后電壓信號降低,使用運放可以調理信號,提高分辨率。 運算放大器具有高輸入阻抗和低輸出阻抗,增加了輸出驅動電流。 |

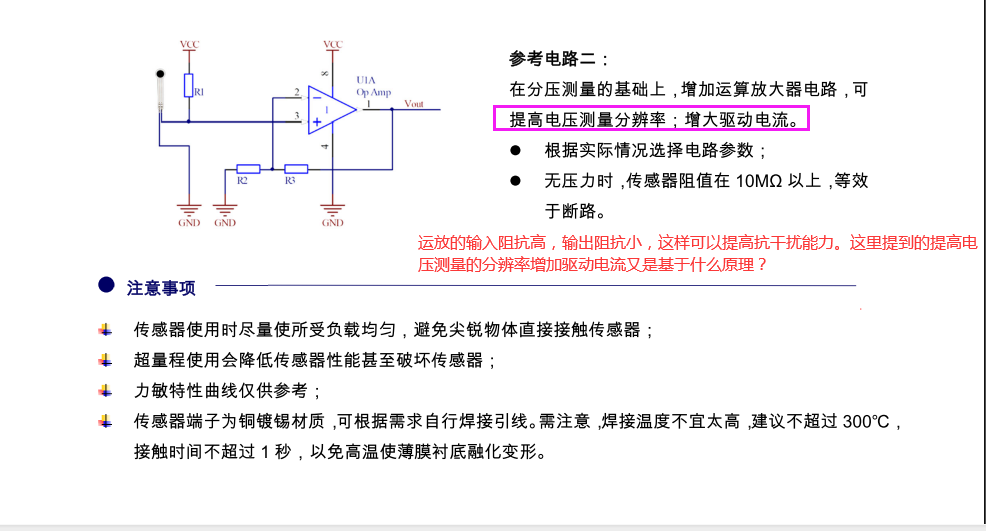

運放原理樓上都說了,給你一個500g薄膜壓力傳感器實用電路參考。運放輸出可以直接接MCU的ADC輸入端。![]() |
單片機 ADC有最小分辨率,譬如3.3v基準的 12位的最小分辨率位3330/4096=0.8mv ,譬如 T12烙鐵的K型熱電偶0-400℃對應輸出信號電壓是0-20mv左右,每16℃ 0.8mv ,也就是AD最小一個數字變化就要差要16度。如果把熱電偶信號放大100倍,那么0.16度對應0.8mv,也就是可以分辨到0.16℃,提高了100倍;其二: ADC是有輸入阻抗的一般幾十KΩ,還有輸入電容幾十pf,不用運放直接接信號源,如果信號源阻抗很大,那adc會嚴重影響需要測量的原始信號,造成測量不準確,而使用運放后運放輸入至少MΩ級的,對信號影響不大,而且運放的輸出阻抗很小,ADC采樣的話不影響輸出信號大小 |
