發布時間: 2021-7-22 13:33

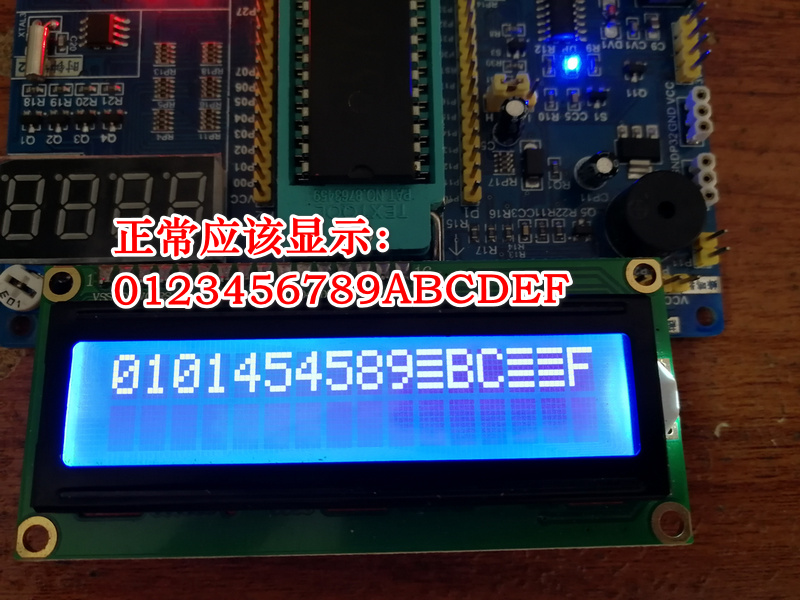

正文摘要:51單片機開發板，用了半年時間就出問題了。現在的故障主要是LCD1602顯示的字符出錯，數碼管的顯示，有的數字也氙劃，亮度也不像以前的亮。大家幫助分析一下，可能是哪個地方出問題了。換單片機無效，直接用杜邦線連 ... |
| D1跟D6短路，也能初始化初始化1602？大力出奇跡呀 |
budhha 發表于 2021-7-23 12:54 LCD1602屏無問題 |
| 換個屏幕試試 |
| 查到了，原來是數碼管的1腳與g腳短路了。 |
robinsonlin 發表于 2021-7-23 08:33 換了屏也一樣，這屏在其他電路上顯示正常 |
yzwzfyz 發表于 2021-7-22 17:36 有沒有電路板質量問題所導致的漏電之類的？ |
51hei團團 發表于 2021-7-22 15:44 換CPU無效，把這個單片機用在我自己打樣的板就完全正常。 |
| 多為硬件變異。 |
| 先換掉mcu芯片,如果故障依舊大概率是 p0 對gnd vcc短路 或者相互短路,用萬用表平即可定位故障 |
