這個板子上面有輔助電源 直流電實現不了要用交流電源

開關電源地有關

ziba108 發表于 2022-4-15 13:49
現在問題是提供交流20V，可調輸出部分只有不到10V？
按照6樓的圖：U3，U2已經有了負電壓，但是U1的4腳沒有 ...

U1的4腳沒負壓是對的，但是樓主位你不是已經說了AC24V輸入電壓電流都正常嗎？怎么又不對了呢？

現在問題是提供交流20V，可調輸出部分只有不到10V？
按照6樓的圖：U3，U2已經有了負電壓，但是U1的4腳沒有負電壓對嗎？

你的主電源也才20v而已，30V輸出的話把供電電壓提高。運放正端供電也要提高。電源問題還在到礦石收音機、一樂這些壇子找找答案，那邊搞這個的人比較多

13樓這樣描述的：
這個電路必須交流輸入，否則C3負極不會得到負電壓，從而導致U2和U3得不到負電壓供電，使得U2和U3不正常工作；同時由于沒有負電壓，Q1就處于導通狀態，使得調整管關斷。所以無輸出電壓，或者很低。

按照6樓的圖：U3，U2已經有了負電壓，但是U1的4腳沒有負電壓對嗎？

18樓描述：你只有+20V和GND，你沒有-5V，你要給樓上原理圖D7那里接一個-5V才行。所以你還要一個輸入20V的負壓模塊，負壓輸出-5V.

按照6樓的圖：是已經有了負電壓吧，
10樓又描述：
為了實現0v起調，電路中運放使用的負電源電路，因此在上圖中D7端再加一個--5V的小電源，應該也可以工作的。 是針對U1嗎？

這個負壓輸出原理有點模糊？之前看電子管是柵極負壓花了好幾天才理解。
請問能否簡單解釋一下這個負壓輸出原理？？？非常感謝

你只有+20V和GND，你沒有-5V，你要給樓上原理圖D7那里接一個-5V才行。所以你還要一個輸入20V的負壓模塊，負壓輸出-5V.

按照樓上的電路原理圖，運放不是雙電源供電了嗎？

運放沒有工作，運放是雙電源供電的，你必須單獨給運放供電

您好，我看到您做的0-30v 2ma-3a可調電源的帖子，我也在做一個類似的東西，可以分享一下您做的電路原理圖嗎，我想參考一下。謝謝！

這個電路搭建完了，結果發現一個奇怪的現象，，輸入交流18伏，輸出只能調節0-9.96伏左右，調節電流等功能正常，，，，請大家指教，

這個電路必須交流輸入，否則C3負極不會得到負電壓，從而導致U2和U3得不到負電壓供電，使得U2和U3不正常工作；同時由于沒有負電壓，Q1就處于導通狀態，使得調整管關斷。所以無輸出電壓，或者很低。

謝謝大家，正在測試過程中，，，

odfggf 發表于 2021-8-12 20:49

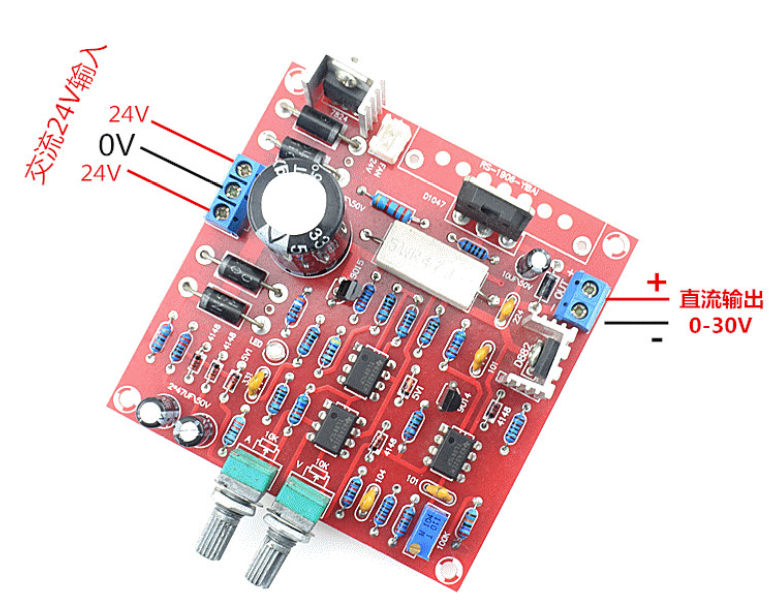

這個可以用單 24V 或雙 12V（中心頭空置）交流輸入。
不能使用直流輸入的，是因為這個電路有個負電壓電 ...

如果是6樓的圖，單交流24v可以工作但輸出到不了30v。

為了實現0v起調，電路中運放使用的負電源電路，因此在上圖中D7端再加一個--5V的小電源，應該也可以工作的

xuyaqi 發表于 2021-8-12 14:58
雙24v交流輸入與單24v交流輸入是不一樣的，和單20v直流輸入更不一樣，所以樓主失敗。

這個可以用單 24V 或雙 12V（中心頭空置）交流輸入。
不能使用直流輸入的，是因為這個電路有個負電壓電路，給運放提供工作電壓。
如果要使用直流輸入，可以采用DC模塊產生負電壓，接入D7的2端，以提供運放所需的電壓

雙24v交流輸入與單24v交流輸入是不一樣的，和單20v直流輸入更不一樣，所以樓主失敗。

謝謝大家的幫助，我先測試一下，有問題在請教

給你電路圖，就明白了。運放接地腳4和主電源的負極不是接在一起的。

估計是模塊就是設計成需要交流輸入的，內部電路需要負電壓才能工作。

運放沒有工作，運放是雙電源供電的，你必須單獨給運放供電

你把20V正極接24V紅線任意一端，負極接0V，再測試一下 這兩點電壓是不是20V，如果沒有，可能電源適配器是壞的，也有可能模塊輸入部分短路，把輸入線斷開，再測試，如果正常，是模塊輸入部分短路造成，否則是適配器壞了，如果適配器輸入正常，測試直流輸出端電壓，調節電位器是否可調，如果輸出不正常，考慮電源模塊損壞。

個人還有想法是否和開關電源地有關？
