關于雙電源供電,主電源停電時,無縫切換備用電池供電

查看數: 5079 | 評論數: 11 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2021-8-31 09:22

正文摘要:

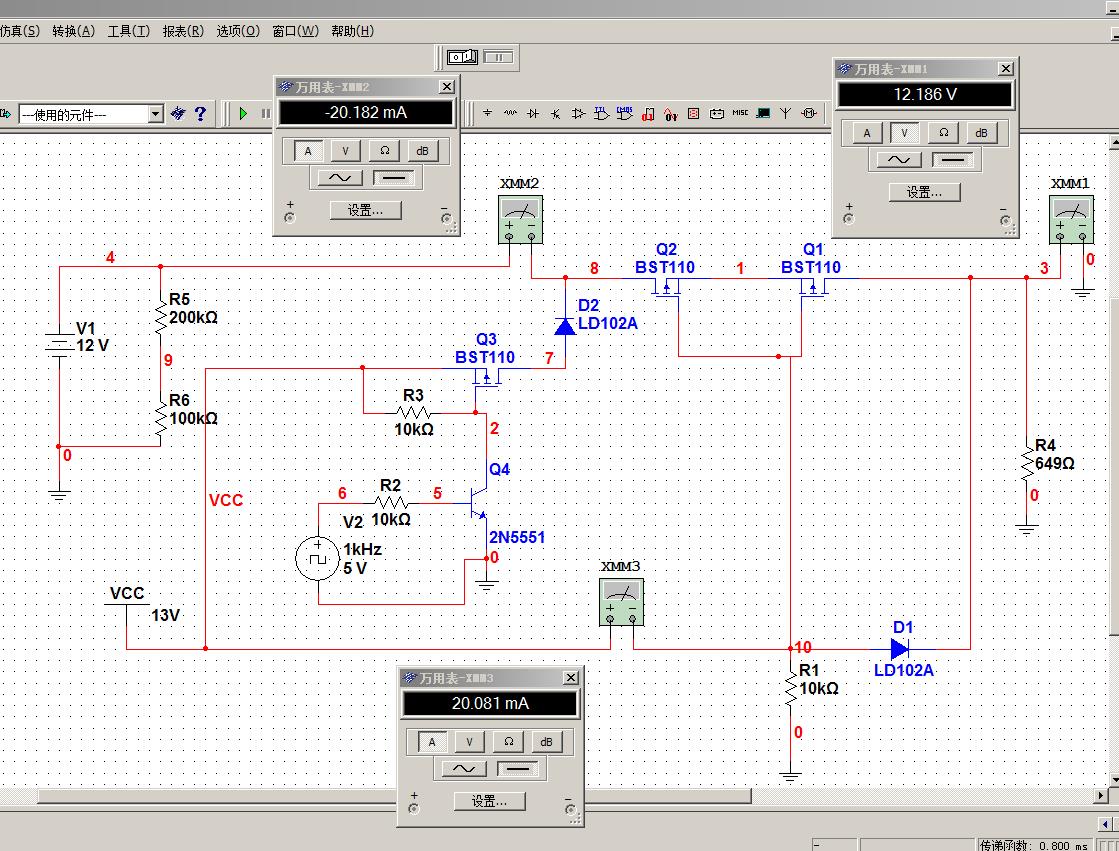

12V開關電源 停時,自動切換到備用電池供電。當12V開關電源 有電時, 由12V開關電源供電,并對電池進行充電。  這個電路設計有什么問題嗎,要求12V,8A,二極管和PMOS用什么型號的, 改進了一下充電電路 ...

回復

ID:491577 發表于 2021-9-7 00:39
直接連接就好,13V 給12V電池充電充電量超過85%了,又不會造成過沖。不需要加電路控制的。
ID:709761 發表于 2021-9-2 08:09
xhzhang7110 發表于 2021-9-1 10:27
這電路設計有問題, 1) 13V VCC不能直接給電池充電,雖有脈沖但Q3有開關延遲 2)有VCC電壓也不能開Q1, Q2MOS管 ...

但是我用軟件仿真是正常的
ID:963174 發表于 2021-9-1 10:27
這電路設計有問題, 1) 13V VCC不能直接給電池充電,雖有脈沖但Q3有開關延遲 2)有VCC電壓也不能開Q1, Q2MOS管. 3)我判斷這個電路不可用
ID:420836 發表于 2021-9-1 09:02
當使用電池作為電源時,Q1和Q2可以導通為負載供電。 當使用 VCC 作為電源時,PMOS Q1 和 Q2 都截止,不能給負載供電。
ID:709761 發表于 2021-9-1 07:59
本帖最后由 李冬 于 2021-9-1 08:10 編輯
paladina 發表于 2021-8-31 20:06
幾個問題:
1、電池12v是鉛酸蓄電池的話充電電壓最終要達到13.6v,你這個電路顯然不滿足
2、Q1 Q2串聯起 ...

鋰電池組充滿12.6V。MOS串聯代替二極管,防止電流倒灌,避免二極管造成的壓降
后面有開關,關閉開關,單片機不工作,這時靠硬件電路控制。
電壓不會太高,有二極管壓降,負載也是寬電壓工作
電流檢測沒必要加
ID:796531 發表于 2021-8-31 20:06
幾個問題:
1、電池12v是鉛酸蓄電池的話充電電壓最終要達到13.6v,你這個電路顯然不滿足
2、Q1 Q2串聯起來用是啥道理,并聯還差不多,當然并聯的話建議加小電阻均衡;
3、既然用了單片機,D1 D2 有必要嗎, Q1 Q2 用直接用單片機控制,一個中斷觸發倒換
4、考慮到 電池充電電壓提高到13.7v ,后面可以用DC-DC 降壓電路把開關電源的輸出調整至12v
5、電池加一個電流檢測,實現三段式充電
ID:491875 發表于 2021-8-31 11:42
8A的電流,電池容量應該不小,況且電池實際電壓往往比標稱電壓要高一些,所以,補充充電電路不能實現設計目標,可以考慮另外解決補充充電問題
ID:491875 發表于 2021-8-31 11:39
qiangtech 發表于 2021-8-31 11:32
電源的電壓比電池的電壓高,所以不需要MOS管。

12V電池的實際電壓往往要高于標稱電壓。所以,MOS管還是需要的。
ID:491875 發表于 2021-8-31 11:37
二極管選擇正向壓降比較小的肖特基二極管就可以了。電路可行!
ID:892596 發表于 2021-8-31 11:32
電源的電壓比電池的電壓高,所以不需要MOS管。
ID:313048 發表于 2021-8-31 11:25
你電源斷電后  MOS管的開啟應該由電池供電,顯然你這兒不可以實現。
