關于MOS管和三極管驅動電路

查看數: 2756 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-10 14:49

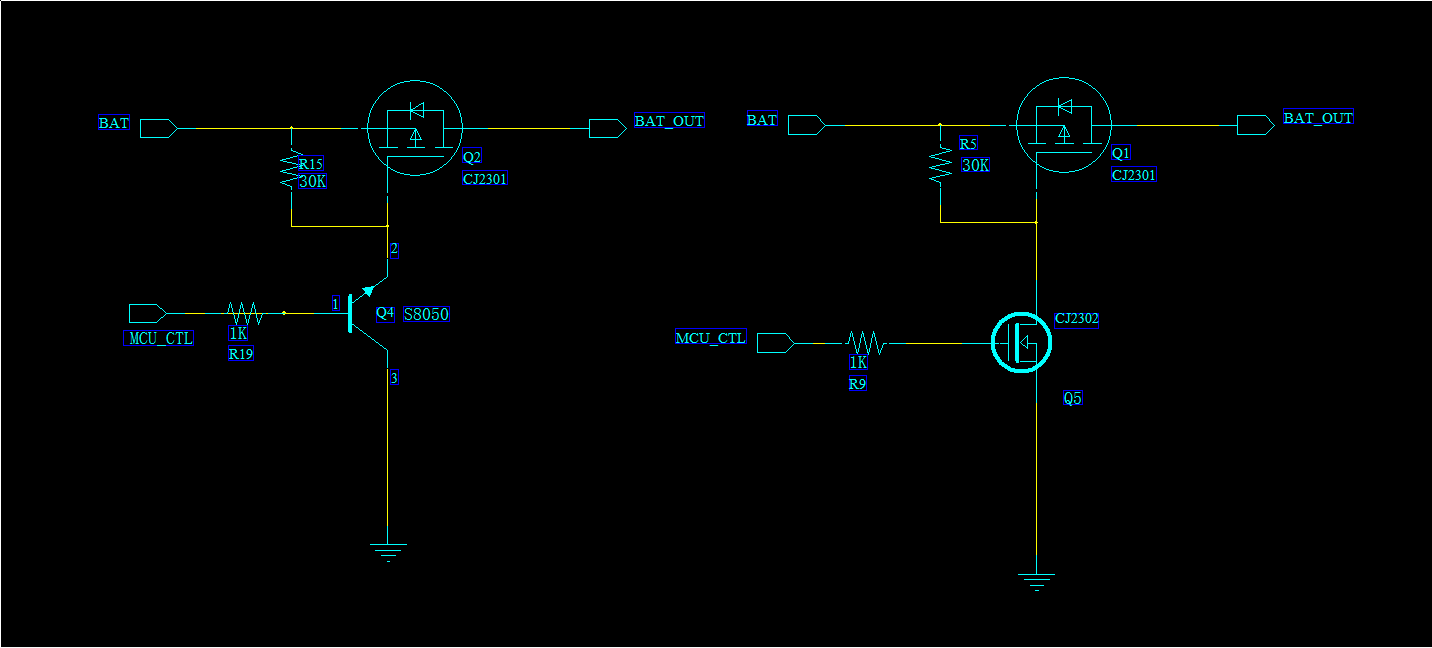

1.用三極管Q4的漏電流為（3.3-0.7）/1K=3.6mA 2.用NMOS Q5的電流幾乎為0，所以用NMOS省電相較于用三極管不是一個數量級 3.要注意NMOS的Vth，這里選擇低壓導通的NMOS，在1V上下的管子找到了除了以上幾點， ...

回復

ID:955673 發表于 2021-9-13 18:42

3.3v機不用考慮升壓吧，又不需要推到飽和，
電阻用到百 K 以上比較好

ID:668004 發表于 2021-9-13 17:40

本帖最后由 QWE4562012 于 2021-9-13 17:42 編輯

TTQ001 發表于 2021-9-11 09:01
與使用雙極晶體管驅動 MOSFET 相比，使用 NMOS 驅動 PMOS 有利有弊。使用 NMOS 驅動 PMOS 的最大缺點之一 ...

那還要升壓嗎，G柵極的電壓等于源極的電壓不可以嗎？這里源極的電壓不是=0嗎？而G的電壓是3.3V 應該沒問題吧

ID:668004 發表于 2021-9-13 17:39

TTQ001 發表于 2021-9-11 09:01
與使用雙極晶體管驅動 MOSFET 相比，使用 NMOS 驅動 PMOS 有利有弊。使用 NMOS 驅動 PMOS 的最大缺點之一 ...

那還得升壓啊那豈不是沒用

ID:420836 發表于 2021-9-11 09:01

與使用雙極晶體管驅動 MOSFET 相比，使用 NMOS 驅動 PMOS 有利有弊。使用 NMOS 驅動 PMOS 的最大缺點之一是 NMOS 需要比源極電壓更高的柵極電壓才能開啟。

ID:668004 發表于 2021-9-10 19:07

mcza30 發表于 2021-9-10 16:57
s8050的2、3腳是不是應該換一下？

對對不好意思畫錯了。。。

ID:83553 發表于 2021-9-10 16:57

s8050的2、3腳是不是應該換一下？
