發布時間: 2021-9-16 08:36
正文摘要:硬件I2C調試，在數據傳輸過程中，會周期性的發生主機給從機發送地址沒有停止位，造成通訊中斷，加入外部中斷，在沒有停止位的時候重啟I2C，加入外部中斷調試發現，在從機向主機傳輸 數據 過程中，容易誤觸發外部中斷 ... |
3346661547 發表于 2021-9-17 13:23 這個波形的問題是咋回事呀，請問有解決嗎 |
188610329 發表于 2021-9-17 20:32 外部中斷不是放在I2C的引腳上，用I2C引腳短接其他外部中斷引腳，用其他引腳監控I2C引腳狀態。SDA變化沒意義？？？？STOP信號是啥？？？？我看的是假的I2C ？？？ |
| 與其在這跟別人抬扛,不如把電路,單片機型號,IIC器件型號上傳,說不定有人用過,問題就能解決了也說不定 |
3346661547 發表于 2021-9-17 19:44 你是不是對看門狗有什么誤會？ 你把喂狗放在定時器里，定時器中斷掛了，看門狗鐵定就會復位，而只要定時器中斷沒掛，看門狗就不會生效，那么，這看門狗還有什么意義？和沒開沒有任何區別。 另外，我不明白，你在SDA上設什么外部中斷，你如果是硬件I2C，你要中斷控制不是應該用I2C 中斷么？ 就算是軟件模擬I2C, 做主機的話，不需要中斷，做從機的話，外部中斷也是壓在CLK上，沒有放在SDA上的，因為，時鐘變化了，SDA變化才有意義，時鐘沒有變化，SDA的變化沒有任何意義。 |
3346661547 發表于 2021-9-17 19:44 會不會是因為中斷太頻繁造成的，因為外部中斷是在傳輸數據過程中就打開，SDA一個上升沿就進入外部中斷，應該會很頻繁，傳輸整個字節外部中斷都是打開的，大概20us進入一次外部中斷，最多能進入8次外部中斷 |
188610329 發表于 2021-9-17 19:23 我是把看門狗喂狗直接放在定時器中斷里面，中斷掛了看門狗也不會復位 |
188610329 發表于 2021-9-17 19:23 我現在做的是芯片代碼移植，之前的板子的芯片是ST的，現在改用ABOV的，用的是硬件I2C的100khz的傳輸速率，移植的是從機的代碼，從機檢測溫濕度發送主機，移植的代碼和原ST的代碼思路是一樣的，和ABOV官網I2C例程配置寄存器的方法都是一樣的，用這種方法周期性的通訊完成后，主機發送START＋地址后缺少應答位，主機直接發送STOP信號了，但是I2C從機不進入空閑狀態，所以我用外部中斷直接檢測STOP信號，在從機給主機發送數據開始的時候打開使能外部中斷，檢測到STOP信號直接重新初始化I2C，然后關閉外部中斷，這樣通訊就不會中斷，但是在傳輸傳感器數據過程中容易誤判為STOP信號，所以加了定時器延時外部中斷，等到數據要傳輸完成再打開外部中斷。 |
3346661547 發表于 2021-9-17 18:33 如果，你的單片機，連看門狗都掛了，那么就不是I2C,或者中斷的問題， 而是你單片機直接有問題，或者晶振直接停擺了。你反而應該在這方面去找原因了。因為，就算I2C有bug，也不可能擋住 看門狗 要重起的欲望。因為看門狗是逆向判斷，到時間了就重起，除非你不停的給看門狗喂時間。所以就算單片機因為你程序的問題，或者其它硬件的問題卡死了，時間一到看門狗就會重起。 |
188610329 發表于 2021-9-17 16:46 我的I2C不是有問題，只是這個芯片的硬件I2C有bug，調試比較難，現在能持續運行幾個小時，中斷就掛了，所有中斷全部失效，包括看門狗也失效，程序其他沒用到中斷的地方還能繼續運行。不知道是什么原因，用示波器也抓不到最后傳輸過程中發生了什么導致中斷掛了，我也沒有邏輯分析儀。 |
|
說了那么多還是沒有提及該有Bug的芯片的型號牌子 是不是特供需要保密的？ |
3346661547 發表于 2021-9-17 16:26 你要是覺得我不懂，你懂得話那么就這么覺得吧，反正我I2C用到現在沒出過任何問題，現在遇到問題的是你。 縱觀用到現在各種不同的的 硬件I2C， 全手動的，所有信號包括ACK/NAK都要自己發送和接收的用過， 半自動的，自動開始信號，自動ACK/NAK的也用過。 就是沒有見到過 自動 STOP 信號的。 一個單片機而已，又不是人工智能，它能知道你數據傳輸完了？然后就自動切斷鏈接了？ 你查查手冊上，I2C的命令寄存器，里面的指令集，終止傳輸的指令 到底是獨立的，還是會包含在其他指令里？ |
3346661547 發表于 2021-9-17 16:20 你前面三步都對， 第四步錯了， 第四步只是數據傳輸，第五步才是發送 STOP 指令，因為數據可能會傳輸多次，會多次循環第四步。等到所有的數據都接受完畢，才會去發送 STOP 指令，終止傳輸。 |
188610329 發表于 2021-9-17 16:06 我看你只會糾結I2C的STOP信號不該叫停止位，你是只會這個吧， |
188610329 發表于 2021-9-17 16:06 你到底懂不懂硬件I2C哦， |
188610329 發表于 2021-9-17 16:06 什么叫適當的位置命令I2C硬件硬件發送終止傳輸的信號？硬件I2C不都是傳輸完成后主機自動發送STOP信號的嗎，還要命令？你說的是軟件I2C吧，硬件I2C工作流程是只要把寄存器配置好了，自動發送START信號和STOP信號，第一步主機發出START信號+從機地址，第二步傳感器地址，第三步寄存器操作命令，寄存器讀還是寫，第四部是數據傳輸+主機發出STOP信號進入空閑狀態然后進入下一次傳輸,主機發出START...。什么叫適當的地方發送STOP信號呢？ |
188610329 發表于 2021-9-17 15:29 就顯的你很懂I2C了，我看你是很會扣字眼啊，自己上百度搜搜I2C停止位，看看有沒有人用I2C停止位這個詞提問，就算都叫錯了，難道大家就不知道這個就是STOP停止信號了？咋就顯的你很棒呢，鍵盤在手，天下我有？我看你不該叫高級工程師，應該叫高級扣字眼工程師。 |
3346661547 發表于 2021-9-17 15:45 不是我扣字眼，是你鉆牛角尖了。 我之所以跟你強調，沒有停止“位”，就是讓你明白， 串口有專屬的停止“位”，所以，是硬件自己完成的。 而I2C是沒有停止“位”的，所以，不管你是不是用的硬件I2C, 沒有發送終止傳輸的“信號”， 不是硬件有問題，只是你沒有讓他去發送這個終止傳輸的“信號”， 硬件的I2C 自身不會 自做主張 發送 停止“信號”， 因為它無法確定何時需要發停止“信號”，因為沒有專門發送停止信號的“位”。需要你自己在你認為適當的時候，命令I2C硬件 發送 終止傳輸的“信號”。 |
188610329 發表于 2021-9-17 15:29 我就叫他停止位不行嗎，I2C是你發明的嗎，哪個不知道我說的I2C中的停止位就是STOP終止信號，還有其他意思嗎，我說了停止位你就關注到這幾個字了？也只有你在這扣字眼，天生杠精啊 |
3346661547 發表于 2021-9-16 14:51 STOP 終止信號，不是停止位，這兩個意思不能搞混。 串口發送8位數據后，有一個停止位，這個之所以叫停止位，是因為有個固定的位置。 而I2C, 發送 8位字節和接受1位ACK/NAK 應答位，這些位置是固定的，所以叫“位” 但是，任何時候，只要CLK高電平的時候，即兩個“位”的中間區域 拉高 IO 就產生了終止傳輸信號，這個不能叫做"位"，你可以在ACK之后發，也可以在數據傳輸一半的時候發，所以，I2C是沒有停止"位"的，設計的時候，就沒有給終止信號，預留一個專門的"位"給他。 所以，事實上不該你問我用過I2C嗎？ 而是你到底搞明白什么是 I2C了嗎？ |
glinfei 發表于 2021-9-17 10:13 主要問題是這個硬件I2C,在幾次通訊完成后，周期性的有一次，發送完數據后缺少應答位，主機直接發送停止位，但是I2C從機不進入空閑狀態。 |

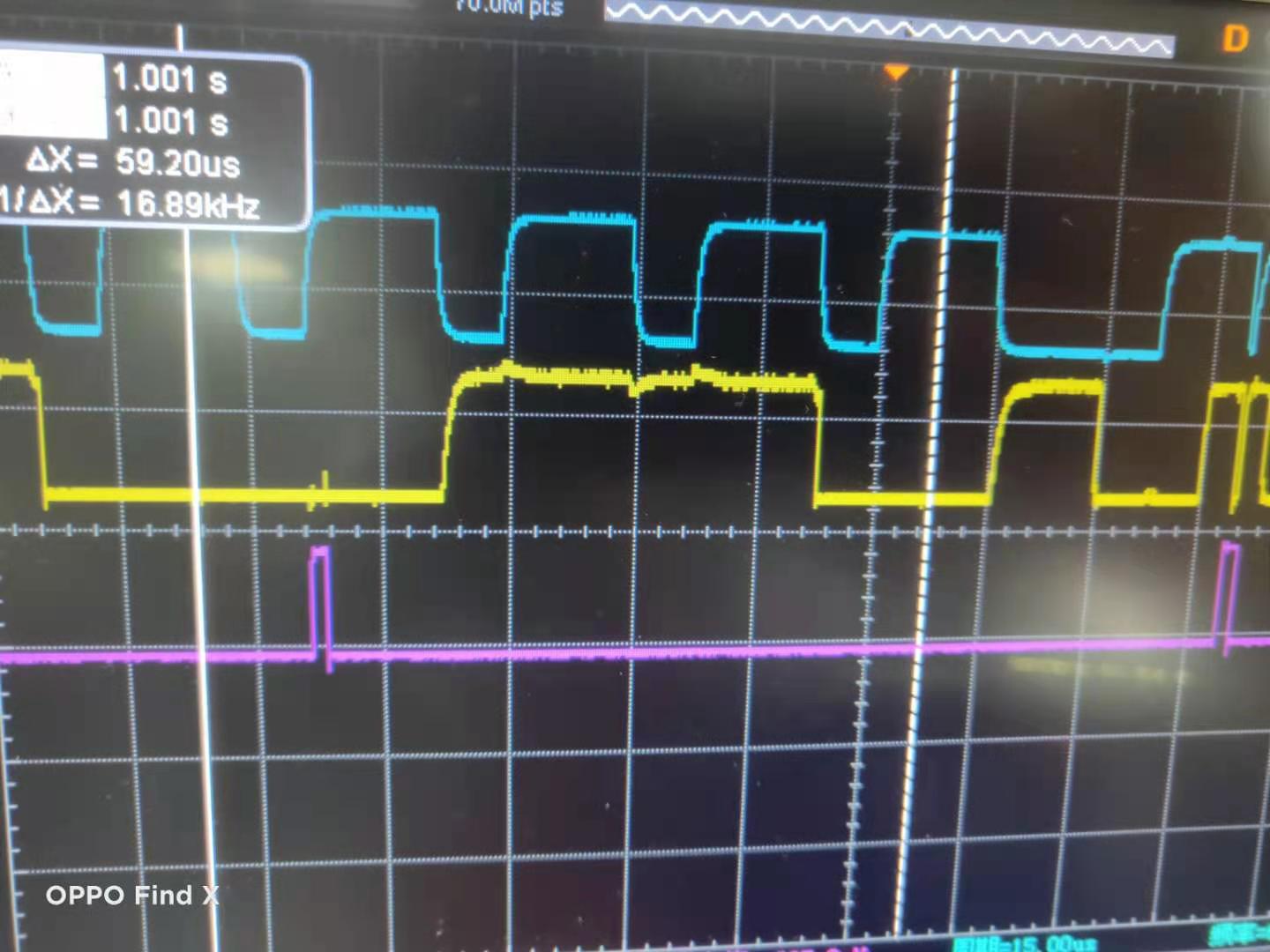

glinfei 發表于 2021-9-17 10:13 通過示波器觀察，在從機向主機發送數據的時候，SDA數據變化不在時鐘低電平中間變化電平，在時鐘快要上升沿的時候才變化電平，容易造成誤判為停止信號，造成數據異常，加入定時器約束外部中斷判斷時間，在數據發送完成再判斷。 |
glinfei 發表于 2021-9-17 10:13 用兩個中斷可以運行，只不過不能長時間運行，能運行4,5個小時 |
| 是不是適用的庫有問題，不可能不發停止信號，把程序貼點上來看看唄，用兩個中斷去處理停止問題，頻率上不來啊。 |
3346661547 發表于 2021-9-16 14:58 IIC的停止信號是由主設備產生的啊，從設備只產出ACK信號啊？ |
| 調整一下頻率吧 |
|
沒有啟動信號和停止信號就不叫IIC,只能是叫一種通訊方式,它能叫IIC就肯定是有啟動和停止信號的 如果是像你說的沒有信號,你怎么知道接收到的數據是第幾個位的?反正就是時鐘和高低電平而已 |
188610329 發表于 2021-9-16 12:39 I2C有開啟信號和終止信號和ACK,停止位STOP BIT不是串口通信的嗎 |
Jiang_YY 發表于 2021-9-16 14:36 我用的是硬件I2C，只不過這個芯片硬件I2C 可能有bug，從機向主機傳輸數據完成后，不產生停止位，所有加入外部中斷 重啟I2C，這種方法短時間程序可以運行，長時間所有中斷容易 掛，包括看門狗也失效 |
Jiang_YY 發表于 2021-9-16 14:36 從設備出問題，從設備向主設備發送數據，不會受其他中斷影響，那就是I2C中斷優先級是最高的嗎 |
188610329 發表于 2021-9-16 12:39 你沒用過I2C嗎，STOP信號啊 |
| 1 你是主設備還是從設備出問題？2 你這個不是硬件IIC，是軟件模擬的IIC吧？硬件IIC只要配置完成，中間不需要軟件處理，不會受中斷影響啊。 |
| 停止位？ 你確定你用的是I2C？ I2C 有停止位的么？ 不是只有 ACK, NAK 么？ |
