CH340C異常發熱,請教電路接線問題

查看數: 4129 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-9-18 22:16

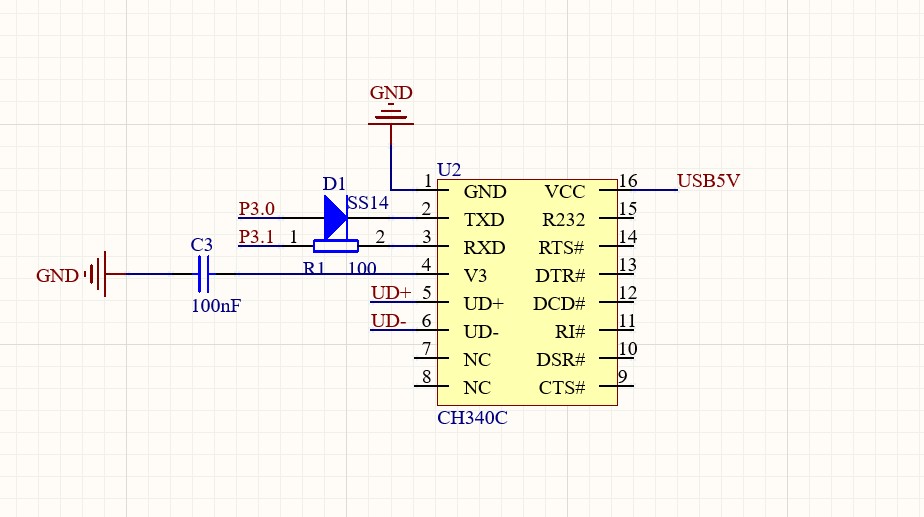

如題，使用CH340C進行下載的時候，一上電就發熱，特別燙，電腦顯示無法識別的USB設備，不是驅動問題，另一塊使用CH340的板子能正常使用原理圖：求教，這是什么問題？應該如何解決？

回復

ID:971778 發表于 2021-10-13 22:54

104電容應該要接上

ID:344025 發表于 2021-10-13 20:20

CH340外圍電路已經很簡單了，V3和VCC根據廠商給出的參考標稱值即0.1uF退耦電容，你使用的Type-C接口的話將CC1和CC2都對地接一個5.1K的電阻應該就可以了。

ID:810165 發表于 2021-9-23 11:42

直接刮銅皮驗證啊，為何還有打樣？真有錢啊

ID:88256 發表于 2021-9-19 18:35

Kituro 發表于 2021-9-19 15:57
非常感謝!!我去重新打一塊板子看看!

340的Vcc和GND引腳各刮掉一點阻焊層，就可以補上104進行驗證了

ID:884307 發表于 2021-9-19 15:57

dj3365191 發表于 2021-9-19 15:43
104的電容必須接，否則會導致電源對MCU產生自激振蕩，而使CH340發熱嚴重

非常感謝!!我去重新打一塊板子看看!

ID:143767 發表于 2021-9-19 15:43

104的電容必須接，否則會導致電源對MCU產生自激振蕩，而使CH340發熱嚴重

ID:884307 發表于 2021-9-19 11:29

yzwzfyz 發表于 2021-9-19 08:46
認真讀它的手冊，對實體進行仔細檢查、核對是否應用與手冊不符，特別是電源、通訊部分。

大佬，手冊上說VCC腳需要接0.1uF的退耦電容，我沒接會導致異常嗎？
我的接線有問題嗎？

ID:123289 發表于 2021-9-19 08:46

認真讀它的手冊，對實體進行仔細檢查、核對是否應用與手冊不符，特別是電源、通訊部分。
