多謝各位大神指教

二極管只是提供放電通道而已，不消耗

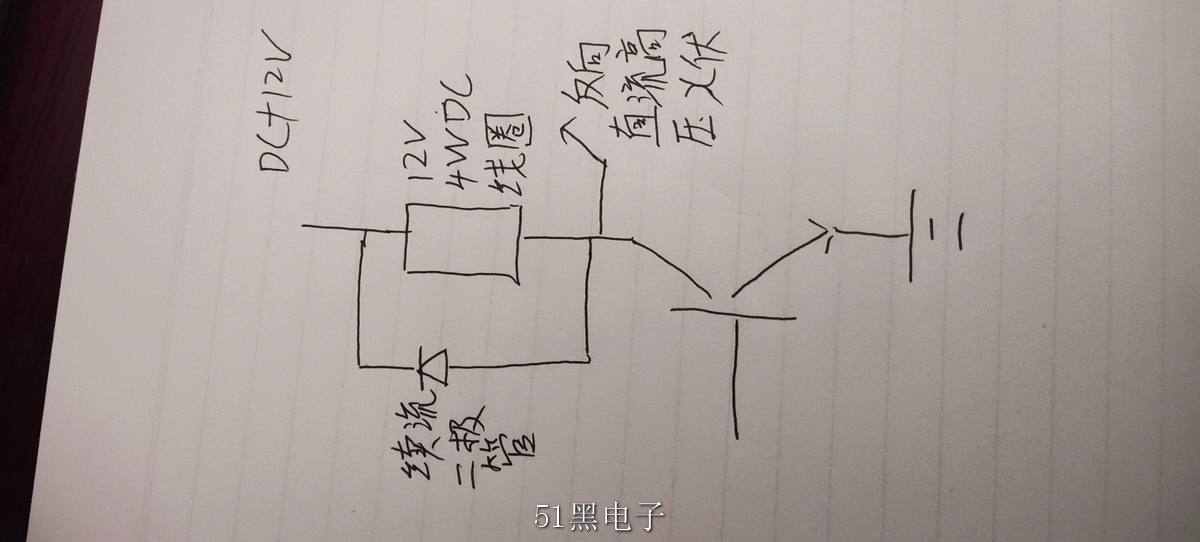

當接地路徑被切斷時，續流二極管提供釋放存儲在電感線圈中的能量的路徑。

我不知道這個怎么計算,也不需要知道
一個SS24接上去就行
個人感覺,如果不是想往開關電源方面發展的話,知道原理,知道用什么型號的二極管就可以
雖說學無止境,但并不是說什么東西都要學到精致,術業專攻才是正確的

二極管沒把自感電壓消耗掉，是線圈內阻限制了放電電流，二極管只提供了放電通道。

其實這個二極管的作用是為了讓你的繼電器在每次吸合和釋放作穩定作用，就不需要去管它具體什么吸收電流問題，如果你不加這個二極管，你的工作電路可能就會出現該動作的不動作，不該動作的還沒釋放，而且所驅動的三極管還容易壞，僅供參考

Hephaestus 發表于 2021-10-6 18:45
電感公式：u=L(di/dt)
u是兩端電壓，續流期間可以認為是0.7V。L是感量，需要你測試，i的初始值可以測試出 ...

能具體說說初始值和衰減到0的時間識怎么算嗎

Hephaestus 發表于 2021-10-6 18:45
電感公式：u=L(di/dt)
u是兩端電壓，續流期間可以認為是0.7V。L是感量，需要你測試，i的初始值可以測試出 ...

能具體說說初始值和衰減到0的時間識怎么算馬

電感公式：u=L(di/dt)
u是兩端電壓，續流期間可以認為是0.7V。L是感量，需要你測試，i的初始值可以測試出來，衰減到0的dt太容易算了吧？
