發布時間: 2021-10-13 10:03

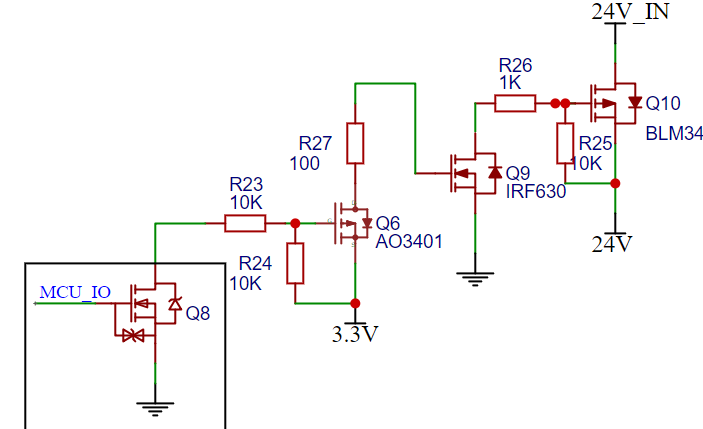

正文摘要:具體是這樣的，黑色方框是已經固有的 不能改的方框內的NMos管 Vds=20V，加上后面這些電路能不能實現控制24V開關,原理大概就是N(3.3)-P(3.3)-N(24)-P(24) |
| 一個三極管加幾個電阻就搞定的事，搞那么復雜干嘛？ |
老愚童63 發表于 2021-10-14 16:05 謝謝！我試一下。 |
Jiang_YY 發表于 2021-10-14 15:22 Q8可以用NPN三極管代替 |
|
請教，如果Q8換成三極管可行不？  |
| 5樓正解，但如果是大功率或感性器件，還是要電源隔離下為好 |
| 不用這么復雜 |
| 復雜了，兩個mos管即可 |
| 你的這個電路存在錯誤，最后一級不用前級就會自己導通！況且又搞得這么復雜！5樓的電路可行！ |
|
| 你弄那么復雜的話…… 還不如直接上繼電器了…… |
| 不可行，圖有錯。 |
| 搞得這么復雜？ |
