發布時間: 2021-11-7 10:23

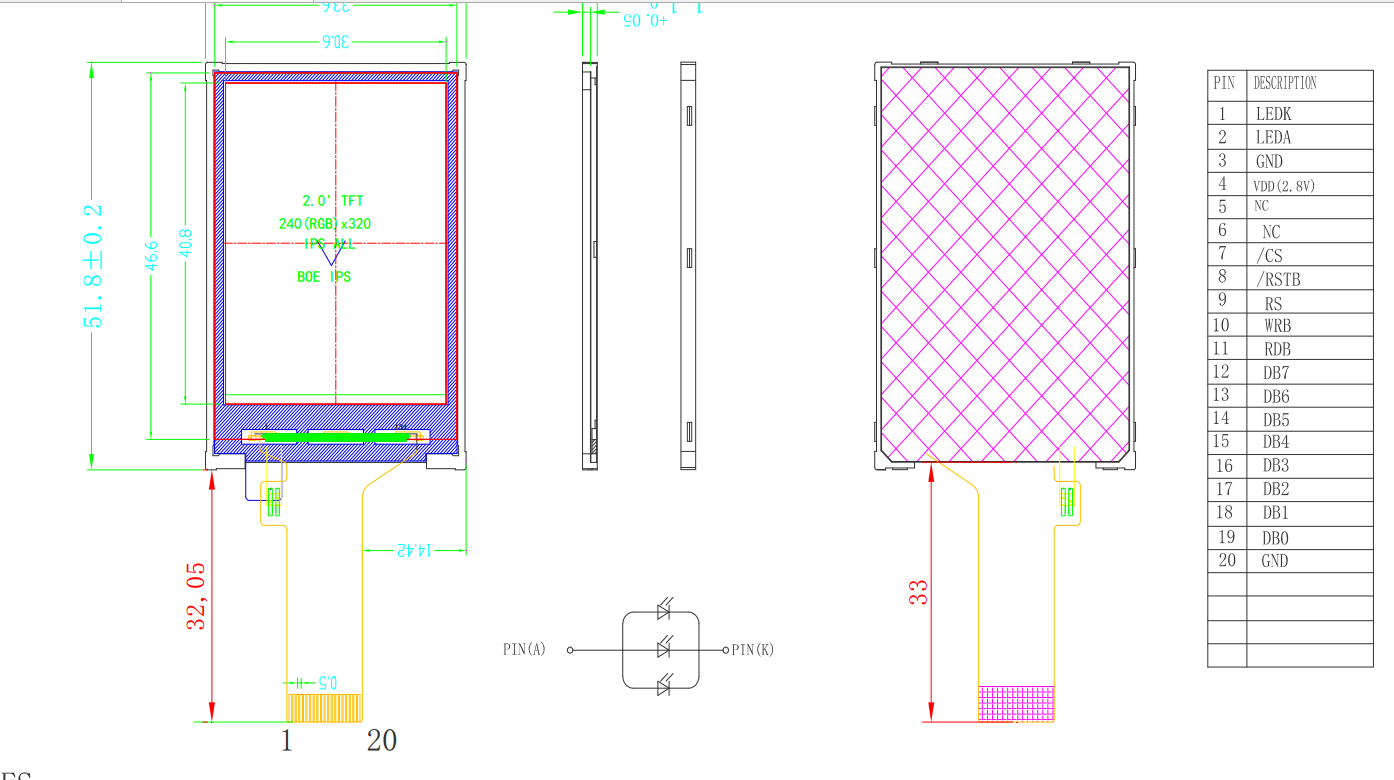

正文摘要:如題,用老劉示波器的源碼制作了一個小示波器,但是感覺1.3寸的屏幕太小. 已經找到屏幕的規格書和demo,不會搭建電路,請教下論壇的前輩 這是屏幕規格書: |
312439374 發表于 2021-11-10 22:12 小心了，這個屏幕的vdd不是5v也不是3.3v
|
| 可以考慮一下STC8 64引腳的單片機 |
鄭漢松 發表于 2021-11-8 09:06 如果不是觸屏，管腳不夠有可能可以用74HC595擴展。 |
黃youhui 發表于 2021-11-8 08:49 現在的STC8都有1.9~5.5V寬電壓的 |
| 點這種屏，D0-D7 接入51單片機的P0口（P1，P2，P3也可以），剩下的幾個RD，wr等信號線接入另外P1口。 如果IO口電平不一致，可以用CD4050芯片做電平轉換。 |
鄭漢松 發表于 2021-11-8 09:06 沒辦法,我公司有大量的這種屏幕,只能將就用了額 |
黃youhui 發表于 2021-11-8 08:49 嗯嗯,這個知道了 |
黃youhui 發表于 2021-11-8 08:47 明白了.謝謝 |
| demo里應該有數據線和信號線的定義 |
黃youhui 發表于 2021-11-8 08:49 STC 早期的中間L的，是低電壓的 15系列在中間帶W的，是寬電壓的 STC 8很多也是寬電壓的 ................... |
| 建議ILI9341的SPI屏幕的，這屏幕占用的管腳太多了 |
| 補充一點這個屏幕是3.3V的，stc基本是5V的，所以要用三極管或者二極管轉換電平 |
| 1 屏幕顯示例程要找對應的驅動芯片，一般賣家提供 2 電路，看你規格書是8080接口的，也沒啥特殊要求，基本就是一個一個接口一個單片機IO |
