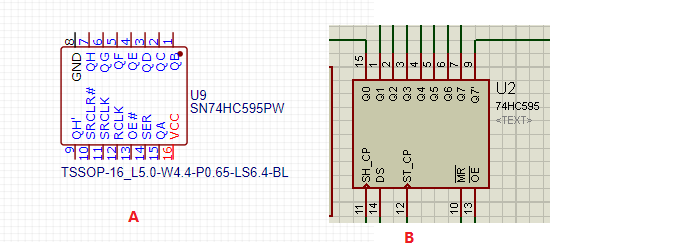

ISIS 7 Professional仿真中移位寄存器74HC595與SN74HC595PW引腳說明

查看數: 1103 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-1-13 16:42

正文摘要:

本帖最后由 QDMLIT 于 2022-1-13 16:45 編輯大家好：請教個問題，ISIS 7 Professional仿真中移位寄存器74HC595與SN74HC595PW引腳是不是一致的，ISIS 7 Professional ...

回復

ID:624769 發表于 2022-1-13 23:07

引腳是一致的，原理圖不等于引腳圖。

ID:213173 發表于 2022-1-13 20:33

其實是一樣的，一個是按實物引腳排列繪圖，一個是按引腳功能歸類繪圖并隱藏VCC和GND腳。原理圖主要是展現元器件之間的電氣連接關系�？戳晳T了都一樣。
