飛奔的哇哈哈 發表于 2022-8-17 13:10
哦哦，感謝您的建議，以前用過L298N那個模塊，塊頭太大了。這次又想驅動電機玩玩，在查驅動電機方面的資 ...

L298都是哪一年的了，現在的芯片，SOP8,3A,30V。包含了一個完整的H橋，還附帶過流短路保護，自己別瞎折騰 了。

cnos 發表于 2022-8-16 14:41
AT8236，A4950這些芯片不香嗎，不用自己搭H橋啦

哦哦，感謝您的建議，以前用過L298N那個模塊，塊頭太大了。這次又想驅動電機玩玩，在查驅動電機方面的資料時就往怎么搭H橋這里查了。確實忘記往集成電路這里想，用集成好的芯片，尺寸也會小很多。

yzwzfyz 發表于 2022-8-17 10:07
Q1那個MOS管我能理解。當G1給高電平時MOS管導通，相當于這個MOS管接的電機的引腳直接接地了
答：準確地說 ...

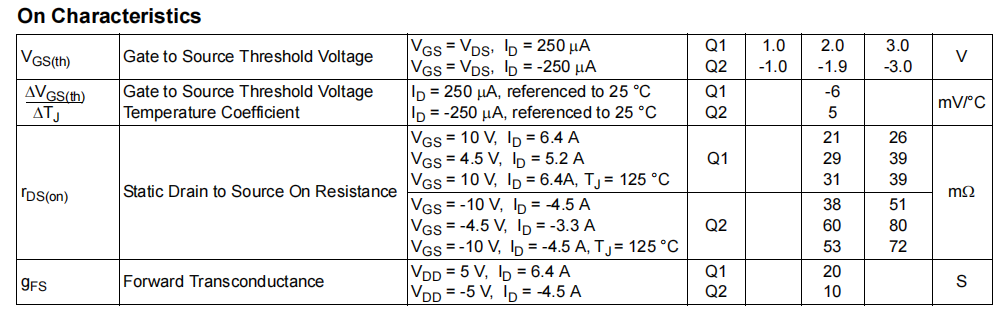

感謝您的指點，還有一個問題。那么是不是 Q2 的 GS 的壓差只要比 GS(th)的 -1 ~ -3 高就可以導通？ 比如GS是 -5V 或者 -10V  Q2都是處于導通狀態的嗎？ 因為我看手冊的  GS(th)是 -1 ~ -3 的范圍，有點迷茫了。

這個是很常用的H橋電路，從MUC輸出信號正轉和反轉不能同時高電平，同時高電平其中MOS管一定會燒一個。A1端在R12后面加一下47K電阻到地，這個電路就沒有問題了。

沒你想的那么復雜。

基本的邏輯是：A1高電平時，A2必須同時低電平，通過Q5反相，輸出給G2引腳也是高電平。

必須保證Q1與Q2只能同時打開一個，不可以2個同時導通，否則相當于直接短路。

AT8236，A4950這些芯片不香嗎，不用自己搭H橋啦

你理解沒問題。 5V不會燒 -3V只是可靠開通的最大電壓。 不是極限參數 擊穿電壓在開頭寫著。應該是-25V.

Q1那個MOS管我能理解。當G1給高電平時MOS管導通，相當于這個MOS管接的電機的引腳直接接地了
答：準確地說，是MOS管的柵極對源極電壓。高電平通，不是很精確的說法。
Q2這個MOS管這里就不太理解了，它的GS(th)是-1~-3。也就是說柵極電壓要比源極低1到3v才能導通？
答：同上！！準確地說，是MOS管的柵極對源極電壓為負，即源極電壓低于柵極電壓。
那我這個電路電路圖中，當A2給低電平時，三極管Q5截止。GS(th)=0V?
答：此時R13中無有電流，即R13上無壓降，你的分析是對的。
當A2給高點平時，三極管Q5導通，GS(th)=-5V?  但是因為GS(th)的最大電壓是-3V，所以會燒芯片嗎。
答：燒毀一個東東，需要足夠的能量，這里不具備。更何況還有R14限流，-50V也燒不了。你可以試試。
