這個有水平。

yzwzfyz 發表于 2022-9-28 10:33
1.R22、R23、R28、R29作用？
答：保證與之并聯的三極管被可靠地關斷(微小的電流時，電流會流過電阻，而不 ...

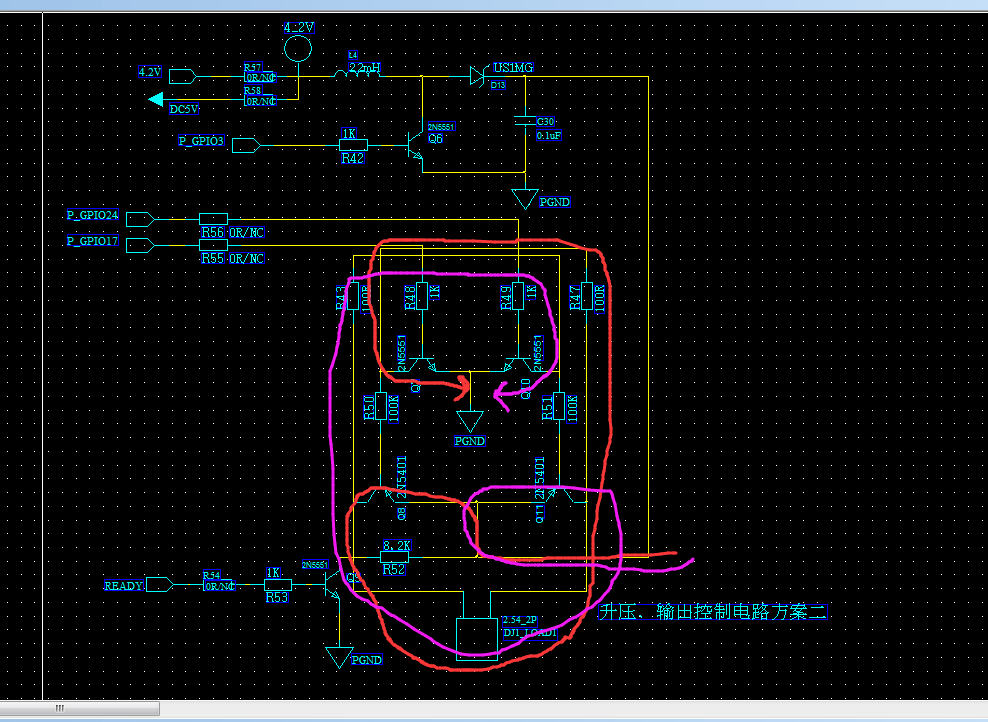

另一個Pads的圖   明顯少了兩個三極管啊！也是全橋驅動電路額

1.R22、R23、R28、R29作用？
答：保證與之并聯的三極管被可靠地關斷(微小的電流時，電流會流過電阻，而不進入三極管基極）
2.T9、T10作用，直接用MCU的IO控制不行？
答：圖中T10、T11基極被短，應該時圖畫錯了！
T9、T10是橋的“對角線”，對角線導通而矣。
不能用CPU的IO口替代，因為集電極會承受遠高于5V的電壓，CPU的IO吃不消。

頂一下
