發布時間: 2022-9-29 19:31

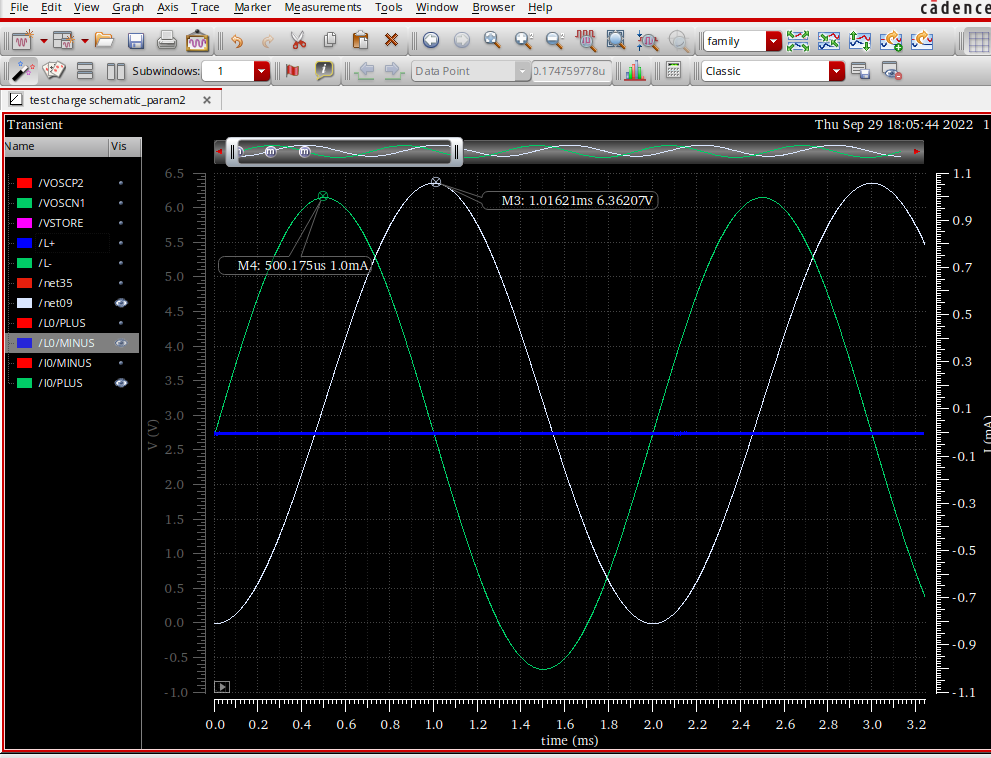

正文摘要:求大神解答一正弦電流源（峰值1mA，頻率500Hz）并聯電容（100nF）怎么算電容電壓峰值啊 仿真出來電容電壓峰值是>6V，與自己手算完全不同，折磨快一天了 我是這么算的 電流源半個周期電荷Q=∫（0→0.001)（x*0.00 ... |
| U = I/(2πfC) Up = Ip/(2πfC) 你要算容抗的 容抗決定峰值電壓 |
非常感謝大家?guī)兔?3.18V是正解 電路原理的知識快忘完了 |
coody_sz 發表于 2022-9-30 10:15 顯示的可能是峰峰值，正好是2倍 |
| 電工基礎計算，容抗3.18K，峰值1mA則電壓峰值3.18V。 |
|
U = I/(2πfC) Up = Ip/(2πfC) = 1mA/(2*3.14*500Hz * 100nF) = 3.18V 電容電壓峰值是：+-3.18V |
| 按照容抗也可以算出來，相位差90度，還可以求出電壓表達式。 |
| 算錯了吧，你的dx呢？ |
