188610329 發表于 2022-10-25 01:36
P_SW2 |= 0x80;    //這個最好放在  void main() 的第一句，  開了就不用關了。
P3PU =0xc0;

感謝大師指點！已經完全正常了。

P_SW2 |= 0x80;    //這個最好放在  void main() 的第一句，  開了就不用關了。
P3PU =0xc0;

ningsy 發表于 2022-10-24 11:21
多謝高手指點！經測試完全可行。手頭沒有4.7K電阻，只有10K的。設為準雙向口模式，加一個仍舊黑屏，并兩 ...

STC8系列  有個 PnUP 寄存器  可以開啟 內部的 4.7K 上拉，你不需要外接上拉電阻， 只要 開漏模式 + 內部上拉，就可以驅動 TM1650，
有些知識，隨著使用的單片機進化，要跟著進化。
進入STC8 系列時代，如果不是對功耗有特別的需要，盡可能的用   開漏+內部上拉 取代  準雙向模式。

lkc8210 發表于 2022-10-24 09:48
準雙向模式的拉電流只有270~150uA
拉不動1650，要加上拉電阻(通常是4.7k)

多謝高手指點！經測試完全可行。手頭沒有4.7K電阻，只有10K的。設為準雙向口模式，加一個仍舊黑屏，并兩個點亮，電壓2.2V；并三個電壓2.49V。單片機電流也降了幾個mA。
那為何STC8G1K08 系列準雙向口模式可以點亮呢？難道是由于制造誤差，處在臨界值上了？

ningsy 發表于 2022-10-24 09:23
請教：還是TM1650驅動的問題。

為什么用STC8H系列（STC8H1K08，STC8H8K64U）驅動TM1650 I/O口必須要開強 ...

準雙向模式的拉電流只有270~150uA
拉不動1650，要加上拉電阻(通常是4.7k)

188610329 發表于 2022-10-9 11:38
tm1650的代碼其實很少，你覺得多，因?yàn)槟阌玫?9c52，就好比如果你沒有硬件串口，要軟件模擬串口，你也會 ...

多謝大佬指導！您說的這些我還沒學到，有點暈我一定去找資料看一下。感覺這個小項目越做要學的東西越多啊。我已經入了一塊STC8，下一步準備把代碼搬過去。

ningsy 發表于 2022-10-8 14:38
有道理，1650的代碼實在有些多，不好理解。

tm1650的代碼其實很少，你覺得多，因?yàn)槟阌玫?9c52，就好比如果你沒有硬件串口，要軟件模擬串口，你也會覺得代碼繁瑣，其實說白了，大多網上傳的所謂的“通用庫”大多都是不利用硬件資源的，就好比ds1302，網上你能找到的范例都是用io直接驅動的，但是，如果用半雙工spi直接驅動，或者串口直接驅動，代碼就會簡單很多。tm1650也一樣，硬件驅動，代碼會少很多。

IO可以直接控制的，但是四位數碼管驅動代碼還是比較冗長的，所以更換一下硬件選擇，這樣代碼也可以變得更加簡潔

Y_G_G 發表于 2022-10-8 10:10
如果條件允許,最好是IO直接控制,有強推挽模式的就串聯,沒有這個模式的就上拉
在實際項目中,是完全可以用IO ...

有道理，1650的代碼實在有些多，不好理解。

如果條件允許,最好是IO直接控制,有強推挽模式的就串聯,沒有這個模式的就上拉
在實際項目中,是完全可以用IO直接驅動的
245和138都是多余的
這是最優先選擇的方案,首先是程序簡單,對于不是很精通編程的人來說,代碼簡單易懂比很多東西都重要
最怕就是出了問題,你找半天都不知道是你自己的代碼有問題還是別人的驅動代碼有問題
但TM1650之類的外圍你是肯定要學會使用的,畢竟,TM1650的優點就擺在那,當你的PCB是主控和顯示是分離的,它的好處就顯現了,IO直接驅動要12根線.....

TM1650確實好用，又便宜又省引腳。IIC驅動到處都有例程能用，自己刷新還不用占用程序時間

188610329 發表于 2022-10-6 15:58
確實，IO空著不用也是浪費， 但是，提議 TM1650 是基于，你打算用 HC24+ HC138 的前提下，建議你用 TM165 ...

感謝大佬指導！我已經準備使用TM1650了，只是這兩天商家放假，發貨很慢，還沒收到。

至于STC32，我今天實在忍不住下單買了一個，心想早晚要用上的吧（以后接12864或TFT屏）。如果看到您的建議，我可能會同時入一個STC8，不過沒關系，我再買一次就是了。

ningsy 發表于 2022-10-2 21:07
感謝指點，我這就去查資料。
我本來想89C52的IO這么多，用不上也得閑著，現在看來可以再找款I(lǐng)O少的MCU了 ...

確實，IO空著不用也是浪費， 但是，提議 TM1650 是基于，你打算用 HC24+ HC138 的前提下，建議你用 TM1650  更經濟，以及更方便。 如果要 IO 直接驅動， 自然是可以的，但是動態掃描這個工作，負擔會加在 MCU上，同時，還牽涉到 限流電阻等等的額外電路。這就要考慮“必要性”的問題了。畢竟成本來講 TM1650 實在是太便宜了……，便宜到，我覺得 限流電阻太貴了。

最后，看你打算用 STC32,  雖然STC32本身不錯，但是，基于你 單片機基礎還薄弱，不建議 步子一下子邁那么大， 先STC8 系列 過渡一下，可能會更好。
以上，純屬個人建議。

ningsy 發表于 2022-10-4 11:40
您說的有道理，我用的89C52內存8K已經快滿了！還有很多功能沒有加。這幾天在重新選MCU，想一步到位換成ST ...

完全可行啊,燒錄口后期當通訊口用,隨時想升級就升級. STC32了解過還沒有買回來體驗,后期好的話共享下體驗,謝謝!

qq603599910 發表于 2022-10-3 20:37
看MCU還要什么功能,用多少PIN,基本都是STC15或者STC8系列,89系列已經很老很少用在產品上了.關于顯示驅動 ...

您說的有道理，我用的89C52內存8K已經快滿了！還有很多功能沒有加。這幾天在重新選MCU，想一步到位換成STC32G12K128 DIP40，價格便宜量又足。

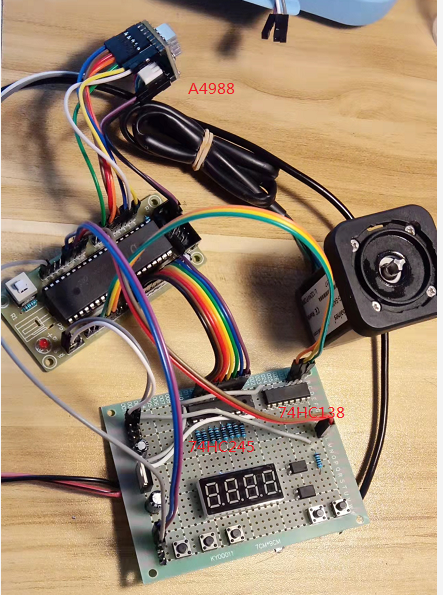

再請教一下：我這是個蠕動泵控制器，原理也不復雜，準備做基礎版（數碼管顯示），高級版（12864及TFT顯示），其實功能一樣的，就是操作體驗不同，顏值不一樣。想做成向下兼容的，用同一塊板子同一款U同時留出數碼管和顯示屏接口，燒寫不同的軟件，能否可行？

還有我感覺基礎版用STC32G12K128+數碼管，U的性能可能過剩了，有啥影響么？

mengsiu 發表于 2022-10-3 15:18
TM1650驅動，使用51單片機。
注意：TM1650不是IIC器件！！！不能接在IIC線路上。

非常感謝您的驅動代碼！器件到了試一下

使用1650 IIC通信

ningsy 發表于 2022-10-2 21:07
感謝指點，我這就去查資料。
我本來想89C52的IO這么多，用不上也得閑著，現在看來可以再找款I(lǐng)O少的MCU了 ...

看MCU還要什么功能,用多少PIN,基本都是STC15或者STC8系列,89系列已經很老很少用在產品上了.關于顯示驅動我也偏向于用TM1650專業芯片,我用TM1650還幾年沒有給我惹過禍,升級固件和換硬件都不用管那一塊,根本不用考慮顯示時基和刷新率.

TM1650驅動，使用51單片機。

1. /*--------------------------------------------------------------------------

2. TM1650.H

3. 四位數碼管驅動 TM1650 讀寫程序

4. --------------------------------------------------------------------------*/

5. #ifndef __TM1650_H__

6. #define __TM1650_H__

7.

8. sbit CLK = P3^7;

9. sbit DIO = P3^6;

10.

11. void Set1650(uchar add,uchar dat);

12. uchar Scan_Key(void);

13.

14. uchar BL = 1;          //亮度等級

15. uchar CODE[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //0~9顯示代碼

16.                                 // 0    1    2    3    4    5    6    7    8    9

17.

18. void Init1650(){

19.         Set1650(0x48,(BL*16+0x01));//設定亮度，開顯示八段顯示方式，后一個字節中高位用于亮度，低位用于七段或八段顯示方式和開關顯

20.                                                                 //如：0x71為七級亮度，八段顯示方式，開顯示；0x79為為七級亮度，七段顯示方式，開顯示

21. }

22.

23. void Delay_us(uint i){ //us延時

24.         for(;i>0;i--){

25.                 _nop_();

26.                 _nop_();

27.                 _nop_();

28.                 _nop_();

29.                 _nop_();

30.         }

31. }

32.

33. void Start1650(void){//開始信號

34.         CLK = 1;

35.         DIO = 1;

36.         Delay_us(5);

37.         DIO = 0;

38. }

39.

40. void Ask1650(void){ //ACK信號

41.         uchar timeout = 1;

42.         CLK = 1;

43.         Delay_us(5);

44.         CLK = 0;

45.         while((DIO)&&(timeout<=100)){

46.                 timeout++;

47.         }

48.         Delay_us(5);

49.         CLK = 0;

50. }

51.

52. void Stop1650(void){ //停止信號

53.         CLK = 1;

54.         DIO = 0;

55.         Delay_us(5);

56.         DIO = 1;

57. }

58.

59. void WrByte1650(uchar oneByte){//寫一個字節高位在前，低位在后

60.         uchar i;

61.         CLK = 0;

62.         Delay_us(1);

63.         for(i=0;i<8;i++){

64.                 oneByte = oneByte<<1;

65.                 DIO = CY;

66.                 CLK = 0;

67.                 Delay_us(5);

68.                 CLK = 1;

69.                 Delay_us(5);

70.                 CLK = 0;

71.         }

72. }

73.

74. uchar Scan_Key(void){  // 按鍵掃描

75.         uchar i;

76.         uchar rekey;

77.         Start1650();

78.         WrByte1650(0x49);//讀按鍵命令

79.         Ask1650();

80.         //DIO = 1;

81.         for(i=0;i<8;i++){

82.                 CLK = 1;

83.                 rekey = rekey<<1;

84.                 if(DIO){

85.                 rekey++;

86.                 }

87.                 Delay_us(5);

88.                 CLK = 0;

89.         }

90.         Ask1650();

91.         Stop1650();

92.         return(rekey);

93. }

94.

95. void Set1650(uchar add,uchar dat){ //數碼管顯示

96.                                                                 //寫顯存必須從高地址開始寫

97.         Start1650();

98.         WrByte1650(add); //第一個顯存地址

99.         Ask1650();

100.         WrByte1650(dat);

101.         Ask1650();

102.         Stop1650();

103. }

104.

105. #endif


復制代碼

注意：TM1650不是IIC器件！！！不能接在IIC線路上。

ningsy 發表于 2022-10-3 11:10
綜合您和以上老師的建議，我決定采用TM1650的方案驅動。還有一種AIP650應該是同一種IC，我在論壇里已經找 ...

TM1650用的地方很多，很可能你拆一個電磁爐的控制板就是用的TM1650

lwq1947 發表于 2022-10-3 07:00
最簡單低成本就用公陰4位數碼管和一只1K排阻就能驅動，因?yàn)楝F(xiàn)在的數碼管都是高亮的2，3毫安就很亮了。

這個應該要整體考慮程序、單片機、數碼管的選型匹配吧！我這方面的功力還不夠，客戶端的環境和用戶習慣千差萬別，如果一旦客戶抱怨（我能想到的：比如亮度不夠，抗干擾不行等等）就很麻煩了。

npn 發表于 2022-10-2 21:52
IO口配置為強推挽即可直接驅動 (STC89、90除外)

總是看到“強推挽”這種用法，一直沒弄明白具體怎么用，原來是我的STC89C52不支持啊

xianfajushi 發表于 2022-10-2 20:53
硬件基礎差了點，正確應該查單片機IO驅動電流，看描述未觸及問題根本。

有道理，還沒怎么想過驅動電流這個問題。

設計學習（開發）板的目的是讓初學者用有限的資源學習掌握更多的外圍硬件操控。但就某一項功能而言，學習板上的硬件配置未必是最佳。MCU的IO口輸出能力畢竟有限，直接驅動數碼管等其它功耗器件有點不堪重負，74H245、74HC138等外圍IC既可以提高驅動力，又可以擴展應用范圍。仿真只要邏輯正確基本都能成功。與實際電路還是有較大差距。做實際項目首先要考慮安全、可靠。玩具、民用、工控及醫療電器的行業安全標準不同，設計方案選擇有所區別。高規格產品還要考慮冗余、抗擾、容錯。單就怎么合理驅動4位數碼管而言，使用專用集成電路TM1650的方案較佳，還能附加16個按鍵。當然MCU直接驅動數碼管，只要在設計、選材和軟件上用點心也完全可能。

ningsy 發表于 2022-10-2 21:07
感謝指點，我這就去查資料。
我本來想89C52的IO這么多，用不上也得閑著，現在看來可以再找款I(lǐng)O少的MCU了 ...

最簡單低成本就用公陰4位數碼管和一只1K排阻就能驅動，因?yàn)楝F(xiàn)在的數碼管都是高亮的2，3毫安就很亮了。

IO口配置為強推挽即可直接驅動 (STC89、90除外)

188610329 發表于 2022-10-2 18:21
用tm1650吧，兩個io就可以了。限流電阻都省了。

是啊，還帶按鍵處理功能，還能調亮度的

188610329 發表于 2022-10-2 18:21
用tm1650吧，兩個io就可以了。限流電阻都省了。

感謝指點，我這就去查資料。
我本來想89C52的IO這么多，用不上也得閑著，現在看來可以再找款I(lǐng)O少的MCU了。

硬件基礎差了點，正確應該查單片機IO驅動電流，看描述未觸及問題根本。

用tm1650吧，兩個io就可以了。限流電阻都省了。
