單片機語音錄放系統原理圖兩個芯片中那些“X”的不連接部分

查看數: 3150 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

dazaad

發布時間: 2022-10-14 14:33

正文摘要:

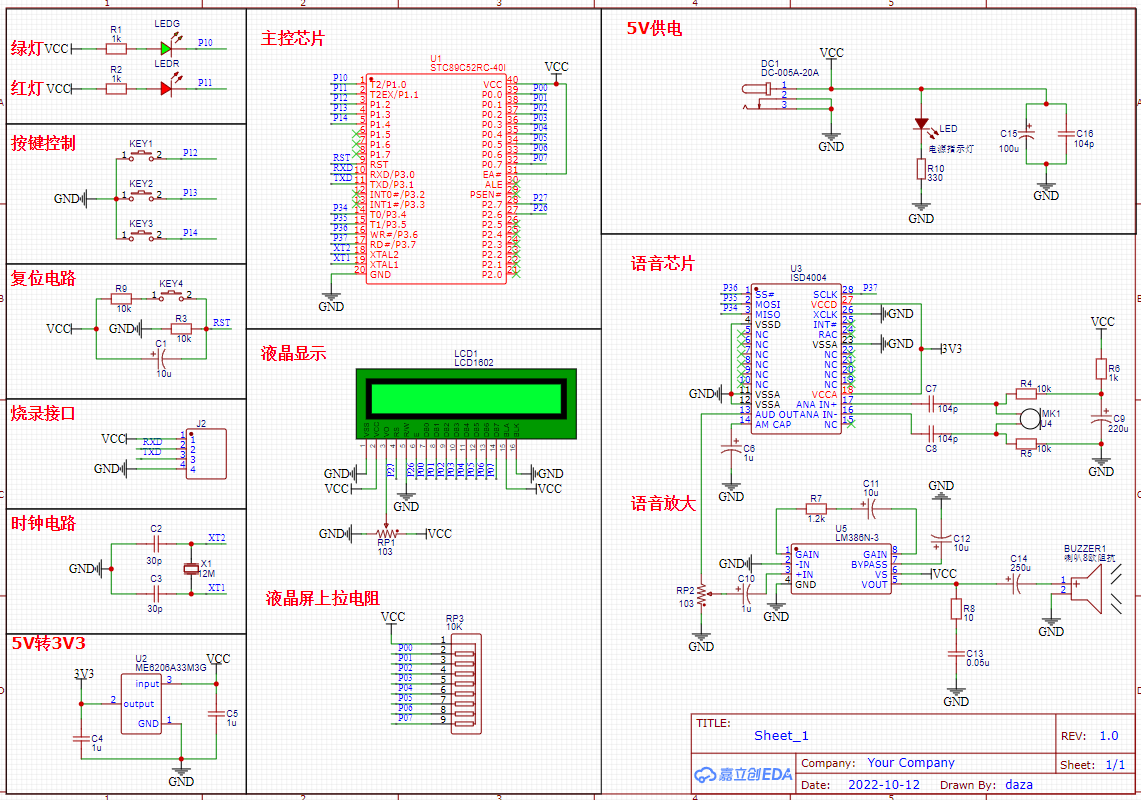

有哪個大佬能幫忙看看這個原理圖有沒有什么很大的問題進行點指點。主要就是關于兩個芯片中那些“X”的不連接部分，不知道合不合規則。本人菜鳥一枚，剛剛接觸單片機，希望能夠有高人指點，謝謝

回復

ID:1047179 發表于 2022-10-17 14:25

51hei**1140 發表于 2022-10-17 09:47
把復位電路里的 10K 的 R9 去掉吧，或者改成 1K 的

方便解答一下為什么要去掉嗎？

ID:648281 發表于 2022-10-17 09:47

把復位電路里的 10K 的 R9 去掉吧，或者改成 1K 的

ID:1047179 發表于 2022-10-17 09:20

Hephaestus 發表于 2022-10-14 23:21
INT#是輸出，不連接沒有什么問題。

好的，謝謝。

ID:1047179 發表于 2022-10-17 09:20

一事無成發表于 2022-10-14 22:52
'X'是非連接標志，元件引腳不用懸空的時候要用'X'，不然在DRC檢查時會報錯，也就是說，只有你的引腳什么都 ...

好的，謝謝。會注意的

ID:883242 發表于 2022-10-14 23:21

INT#是輸出，不連接沒有什么問題。

ID:1007932 發表于 2022-10-14 22:52

'X'是非連接標志，元件引腳不用懸空的時候要用'X'，不然在DRC檢查時會報錯，也就是說，只有你的引腳什么都不連接才用'X'。

注意：ISD4004的INT#引腳，它不是NC空腳，通常有使能或其它作用，一般是接確定的電平(高電平或低電平)，而不會懸空，那是不穩定的，具體建議查一下數據手冊。
