你的電平提升電路（右邊部分）畫錯了吧？R22,R23起不到任何作用，整個電平提升電路相當于一個電壓跟隨。

兩個檢測電極信號可以看做大內阻電壓的輸出，當你是負載輕或無負載時，輸出電壓就高。
電壓增益的電平設置應該跟電極的輸出特性有關。

另外，差分電壓放大器INA155有電壓提升端可以使用

加法電路U4c的輸出應該接電阻吧，不然運放輸出阻抗可能相對比較低有可能導致12腳電壓被鉗位

LM393直接驅動NPN三極管是不可能的

imxuheng 發表于 2022-11-3 15:53

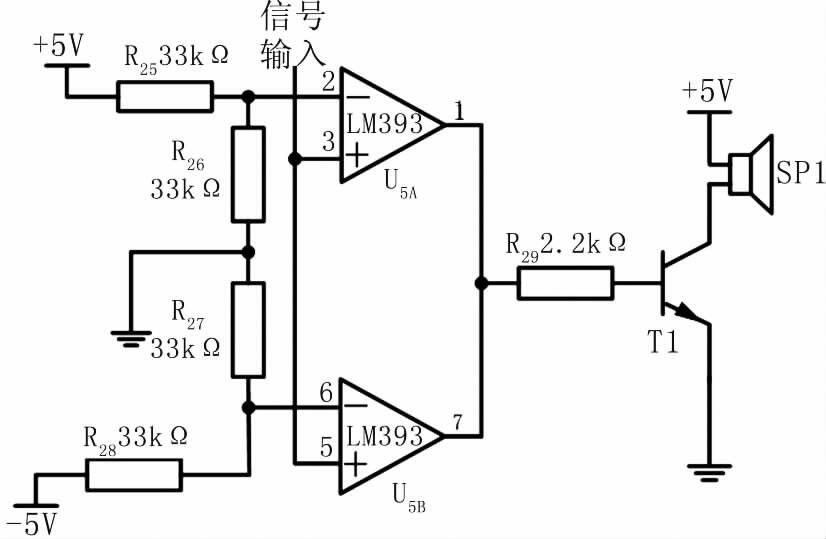

1、差點把第一個圖看成窗口比較器，原來不是，就是兩個普通比較器，門限電壓分別是+2.5v和-2.5v
2、“當電 ...

沒看懂你說的啥意思

1、差點把第一個圖看成窗口比較器，原來不是，就是兩個普通比較器，門限電壓分別是+2.5v和-2.5v
2、“當電極與皮膚接觸不良或脫落時，將電路輸出較大的電壓”這個可能是心電采集電極自身性質有關吧，接觸不良或脫落時電極輸出的信號較強，后面結果放大和抬升后，信號強度就更大了
3、我覺得第一個圖用窗口比較器才合理一些，讓電壓在-2.5~2.5v時，窗口比較器輸出低電平，三極管T1截止；電壓不在-2.5~2.5v時，窗口比較器輸出高電平，三極管T1導通

沒有一個人知道的嗎
