1123qqw 發表于 2022-11-4 18:44
我也看不出我畫的圖有什么錯誤。

pcb電路短路處的尋找方法.pdf (165.79 KB, 下載次數: 42)

2022-11-4 19:58 上傳

點擊文件名下載附件

我的辦法就是假如實在找不到短路點我就用一個大功率電源（輸出電流可調節）替代原有電源，然后一點一點增加輸出電流，直到短路的地方過熱或冒煙為止

先去原理圖里找一下電氣規則然后檢查一下，實在不行就拿著萬用表測

chenming8816 發表于 2022-11-8 16:20
首先查pcb圖，看是否短路。
其次，萬用表查沒有焊接pcb的板子，是否短路
然后，就是元件焊接問題，或者封 ...

同意，各個元件或模塊耐壓耐熱能力不同，加大電壓看發熱不一定可行。例如萬用表，加大電壓電流最先燒的往往是保險，但不是需要找出的短路處所

簡單，上大電流，燒板子

用軟件打開pcb文件 用設計規則查看一下，做的圖有沒線路短路的地方，比如絲印層的字符做到線路層，有沒間距過近的報警。 再查下二極管，電解電容有沒有極性反接或是焊反了。在就是按電路單元分別斷開來排除短路的部位。

繁華似錦 發表于 2022-11-13 08:39
首先看看元件是否貼錯，核對原理圖，然后把發燙的元件取下檢查，前些天用此方法修好的一個電機控制板

確實，是一個元器件焊接時內部短路了

首先看看元件是否貼錯，核對原理圖，然后把發燙的元件取下檢查，前些天用此方法修好的一個電機控制板

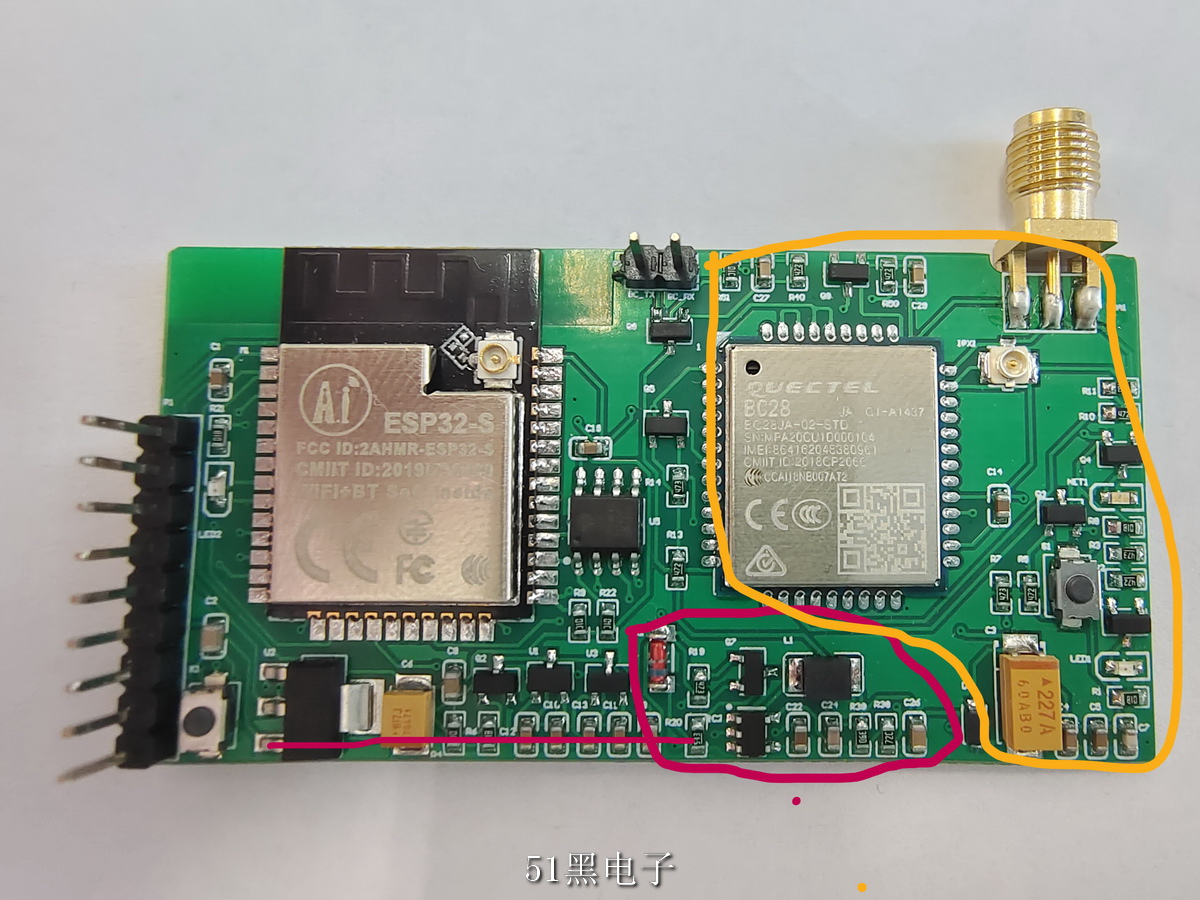

在紅色區域，切斷其中一個器件的電源線并上電，然后檢查短路是否修復，如果短路仍然存在，恢復切斷的電源線，然后切斷另一根，然后檢查是否短路沒了 以此類推，直到發現短路不再存在，則這個器件為短路。

LPB2021 發表于 2022-11-7 16:49
BC28是3.3V供電？如果是你這個5V下去是超壓了。

有一個降壓型的DC芯片，5V通過降壓芯片降為3.3V

hb_lhw 發表于 2022-11-7 14:52
不知道覆銅是不是GND，而且PCB里+5V和GND線太細。

覆銅是GND,這個有影響嗎？

先看自己畫的圖，畫完圖要檢查，焊接好了發現問題

不通電測量，萬用表表筆用通斷檔，或電阻檔，檢測各個電源是否短路。分別拆除。最終查到短路點。

首先查pcb圖，看是否短路。
其次，萬用表查沒有焊接pcb的板子，是否短路
然后，就是元件焊接問題，或者封裝錯誤，這個可以分片查找，必要時候，也可邊拆除元件，一邊萬用表檢測電阻，一定能找到位置。需要耐心。

1123qqw 發表于 2022-11-6 21:08
不要著急，我的意思是，原理圖看不出問題，是我能力不夠。有可能我看不出來的，別人可以看出來。

最好是去看PCB源文件

發燙不一定就是短路呀！元件貼錯，貼反也會發燙呀，建議用分割法比較快找到問題原因.

BC28是3.3V供電？如果是你這個5V下去是超壓了。

不知道覆銅是不是GND，而且PCB里+5V和GND線太細。

通小電流，看發熱的地方

用個一個超過1A的電源，實際電流也超過1A，然后用熱成像看。沒有熱成像，可以用萬用表查銅箔壓降，很快即可查到。

1123qqw 發表于 2022-11-6 21:13
能給解釋下嗎？我是看別的板子這么畫的，跟著學的。

名字不是重點 發表于 2022-11-5 21:25
2 個天線座看上去就畫錯了，但不會影響到電壓不好說。

能給解釋下嗎？我是看別的板子這么畫的，跟著學的。

名字不是重點 發表于 2022-11-5 21:23
你說你的原理圖沒問題，那么：
1、電阻、電容是否貼錯了?電解、二極管是否反向了？
2、三極管是否貼錯了 ...

這個確實是，我一開始就是以為是貼反了，或者選的元器件不對。但我排查了，沒有發現問題。我準備用第二個置頂?shù)奶�子試試。謝謝

aygc 發表于 2022-11-5 08:58
我的辦法就是假如實在找不到短路點我就用一個大功率電源（輸出電流可調節）替代原有電源，然后一點一點增加 ...

這是個好辦法，看看那里燒壞了。謝謝

DoneDone 發表于 2022-11-5 08:05
你說了原理圖看不出問題，回絕了別人對原理這個最大的風險的質疑。那么別人從這張圖看得出花才怪了，需要做 ...

不要著急，我的意思是，原理圖看不出問題，是我能力不夠。有可能我看不出來的，別人可以看出來。

wulin 發表于 2022-11-4 19:58

我會好好研讀的

2 個天線座看上去就畫錯了，但不會影響到電壓不好說。

你說你的原理圖沒問題，那么：
1、電阻、電容是否貼錯了?電解、二極管是否反向了？
2、三極管是否貼錯了，比如PNP貼成NPN了？
3、LDO是否管腳不對,或型號不對？
4、模塊的輸出或IO是否有對地短路的可能？
5、模塊相鄰的腳是否有短路的可能？
6、最后懷疑一下模塊是否報廢 了？

把各部分供電線都斷開，分別排查

1123qqw 發表于 2022-11-4 18:44
我也看不出我畫的圖有什么錯誤。

這篇標題太大了，我還以為會有方法的羅列，大意了大意了。

你說了原理圖看不出問題，回絕了別人對原理這個最大的風險的質疑。那么別人從這張圖看得出花才怪了，需要做的只有上放大鏡，自己仔細看短路，看看屏蔽罩之類有沒有接錯短接。比如你的SMA插座接地就很奇怪。研究是否本來就是大功率就要發熱了

szb314 發表于 2022-11-4 17:03
先看自己畫的圖，畫完圖要檢查，焊接好了發現問題 只能花錢重新打樣

我也看不出我畫的圖有什么錯誤。

傲世飛魚 發表于 2022-11-4 17:22
松香，涂一層焊油，或者松香，融化的地方溫度高

知道哪里燙，但我現在只有萬用表，測出電壓偏低。

松香，涂一層焊油，或者松香，融化的地方溫度高

先看自己畫的圖，畫完圖要檢查，焊接好了發現問題 只能花錢重新打樣
