發布時間: 2022-11-10 14:23

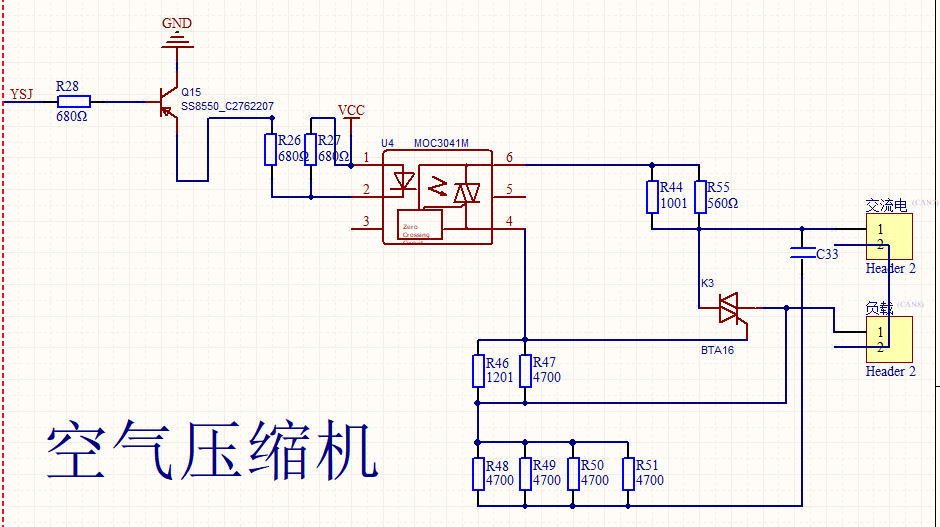

正文摘要:MOC3041M光耦+BTA16可控硅電路,如圖所示 不加C33單片機可以控制導通 ，但是加上C33就不受控 通電就導通 這是為什么？還有就是BTA16發熱嚴重 但BTA16電流和功率也滿足壓縮機 |
wulin 發表于 2022-11-11 12:05 我試試 |
電路改這樣試試
|
| BAT16加個散熱片 |
| 感性負載這里的C33是需要的，與C33的大小有關，串聯的電阻阻值也不對 |
| 用MOC3041 datasheet里面推薦的原理圖不行嗎？亂加元件的理由是什么？ |
| 可控硅關斷需要電流過零！加電容后，在交流電過零時，電容給系統短時供電，影響了可控硅電流過零。 |
