模塊與單片機管腳問題

查看數: 2305 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-11-10 22:21

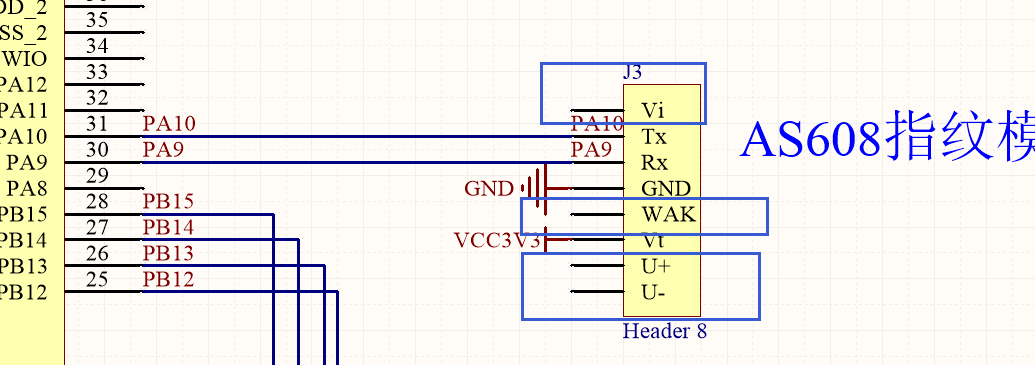

這幾個管腳怎么接，看了它的資料也不是很懂，請大神指點！

回復

ID:434018 發表于 2022-11-12 21:01

6腳可以接5v試試

ID:1008854 發表于 2022-11-12 18:48

wufengxu 發表于 2022-11-11 09:38
1 Vi就是模組供電腳啊，接電源，5腳WAK是模組的信號輸出腳，接單片機IO，如果需要喚醒單片機之類的，就需要 ...

請問1腳接了5v 那6腳接什么

ID:1051517 發表于 2022-11-11 16:28

VI給電源默認就給個5V，WAK是他的輸出指示，可以接單片機IO，U+和U-就USB端口，如果單片機不支持USB，就加一個UART轉USB的，然后接上去

參與人數 1	黑幣 +20	收起理由
admin	+ 20	回帖助人的獎勵！

ID:1051480 發表于 2022-11-11 15:48

Vi就是電源正極供電引腳，WAK引腳就是你這個指紋模塊的感應信號輸出，可以接到單片機的IO口，U+和U-就是USB口的數據引腳，主要還是看他的數據手冊，獲得各個引腳的信息。

ID:1050043 發表于 2022-11-11 09:38

1 Vi就是模組供電腳啊，接電源，5腳WAK是模組的信號輸出腳，接單片機IO，如果需要喚醒單片機之類的，就需要注意接喚醒口；7，8腳是USB的數據腳，如果你單片機支持USB口，那就接對應的USB口

參與人數 1	黑幣 +20	收起理由
admin	+ 20	回帖助人的獎勵！

ID:236035 發表于 2022-11-11 08:06

描述只是簡介，請聯系上下文看
