底部EP一定要接地�。。。�！不接地輸出會異常�。�！

你這是敷銅沒有顯示還是什么的
C7,C9,C8,C13另一個焊盤是空的
電感的走線是全部顯示了吧,如果是那么細的話,就顯示太細了,都沒有一個SOP8的焊盤大,正常來說這個電感的走線至少要1mm以上,有條件的就走3mm
R10中間的走線守候沒有必要,完全可以通過按鍵那走的,連過孔都不需要

你那個走線太細了，跟手冊給的原理圖不一樣

阿牛——牛 發表于 2023-1-6 10:01
和官方的資料對比了一下，原理圖差異很大，最好按官方的原理圖來設計，另PCB有幾個地方走線太細了，承受不 ...

現在正常輸出5V但是是把電感拆下來再裝上去就可以了，什么問題真的線布小了嗎，5腳按鍵按下可以拉低，長按可以輸出3.3點亮手電筒，想知道什么原因

ZXWPL 發表于 2023-1-6 08:32
直接掛示波器或者萬用表看5腳的電壓是不是在你按下的時候能夠降到低電平，確認這點之后再查其他電路

現在正常輸出5V但是是把電感拆下來再裝上去就可以了，什么問題真的線布小了嗎，5腳按鍵按下可以拉低，長按可以輸出3.3點亮手電筒，想知道什么原因

名字不是重點 發表于 2023-1-6 09:24
就看你輸出電流是多大了。
網上有很多線寬@載流的表格，大多都是1mm線寬對應1A的電流，1OZ的銅厚，參照 ...

對初學PCB，確實電流小就帶一個紅外測溫傳感器一個2.8寸數碼管一些LED

和官方的資料對比了一下，原理圖差異很大，最好按官方的原理圖來設計，另PCB有幾個地方走線太細了，承受不了大電流，看看官方的原理圖在1,7,8都是加粗線，還有電池的引線也是加粗線，你還是重新設計，目前這個板調是能調出來，太多地方要改了。

wufa1986 發表于 2023-1-5 08:22
先不說原理圖對不對，就這布線也只是停留在走通狀態而已，有這么多空間，供電線和電感線就不能大點嗎

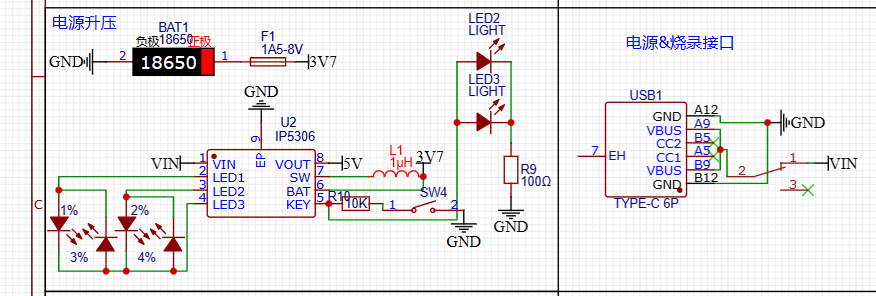

看上去原理圖是錯的哦

xiaozou1234 發表于 2023-1-5 21:56
我信號線都12mil,要多粗

就看你輸出電流是多大了。
網上有很多線寬@載流的表格，大多都是1mm線寬對應1A的電流，1OZ的銅厚，參照這個規則，你12mil能走多少？300mA?你強走1A的不是說不行，但長時間明顯不對勁。
按DCDC效率95%算，你18650的電源線就是1A多，又要多大的走線？
你電源過一個開關，這個開關的觸點載流又是多大？手上沒有相關的手冊不清楚，但這么小的開關，一般都小于1A,500mA滿頂了。
布局問題，你這個IC順轉90度，會發現走線順多了。DCDC布局的一個重要規則：電感到IC的要粗、短，你做到了嗎？
或許你會說：本機耗電不到100mA��！好吧，當我沒說。。

直接掛示波器或者萬用表看5腳的電壓是不是在你按下的時候能夠降到低電平，確認這點之后再查其他電路

輸入和輸出電容很重要不要省，還有地板指出的，反正一句話，按官方電路圖來

yb1988001 發表于 2023-1-5 09:09
C7感覺搭錫了

沒有

wufa1986 發表于 2023-1-5 08:22
先不說原理圖對不對，就這布線也只是停留在走通狀態而已，有這么多空間，供電線和電感線就不能大點嗎

我信號線都12mil,要多粗

IP5306我用得非常的多，只要原理圖按官方的，正常設計PCB，沒有不正常的。

C7感覺搭錫了

你這電路跟官方的不一樣那

留意IC底部的焊盤有沒有焊好

先不說原理圖對不對，就這布線也只是停留在走通狀態而已，有這么多空間，供電線和電感線就不能大點嗎
