188610329 發表于 2023-6-13 19:59
為什么顯示"未知設備"?

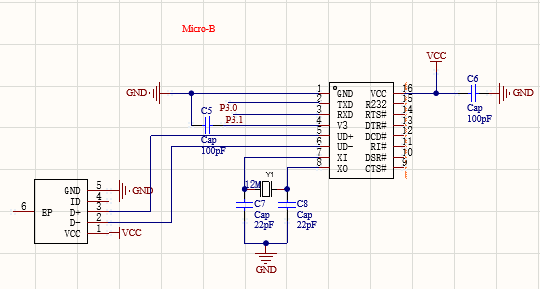

因為你電容太小了,4腳和 16腳 都要接 100nf 的 電容，你接100pf 一定是未知設備。

試了一下不是這個問題

檢查一下電路板，芯片的ud+和ud-與usb口的接反了會出現未知設備

第二張圖的UD+和UD-接錯了吧

為什么顯示"未知設備"?
因為你電容太小了,4腳和 16腳 都要接 100nf 的 電容，你接100pf 一定是未知設備。

天上劍痕 發表于 2023-6-13 17:31
TX-RX;RX-TX,查看下接線是否對，用萬用表測量下供電，還有TX,RX線是否都接上了。

接線真的沒問題呀

天上劍痕 發表于 2023-6-13 17:31
TX-RX;RX-TX,查看下接線是否對，用萬用表測量下供電，還有TX,RX線是否都接上了。

萬用表咋測電流

TX-RX;RX-TX,查看下接線是否對，用萬用表測量下供電，還有TX,RX線是否都接上了。

不要黑 發表于 2023-6-13 16:06
P30和P31沒接上吧，標號一搬都連接下面的線

接上了，我拉出來他也跟著動

P30和P31沒接上吧，標號一搬都連接下面的線
