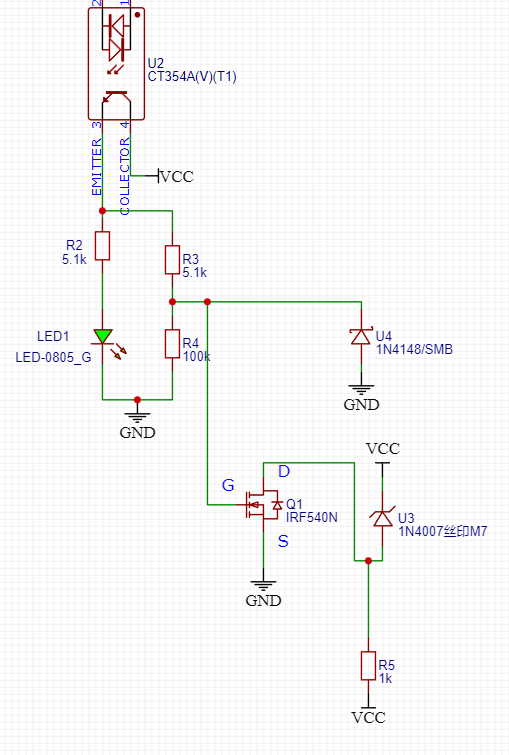

我給個圖你參考 一下吧：

這應該是答主抄板抄下來的電路圖吧

MOS管最好串一個電阻，G級驅動。

這電路圖有問題。

這開關電源部分的電路吧,u3,u4都不需要，把u4換成電阻也可以。

呵呵呵，不是太難的。

沒看懂這個電路，負載是什么？

在你畫的這個電路中U4是多余的，U3只有在感性負載使用環境才有意義。

你的這張圖紙就不是正規企業嚴格要求的那種，而是知識和能力都非常有限的業余愛好者的作品，隨便瞎畫一畫，能把PCB搞出來就是圓滿了，實際安裝的是另外一套器件，所以你的問題不需要回答。

在你畫的這個電路中U4是多余的，U3只有在感性負載使用環境才有意義。
