想0.7v就夠, IN4001-IN4007 導通以后就是0.7v, 是最省成本的方案.
但如果要降0.7v以下, 可以用肖特基diode

二極管加穩壓器可行

使用二極管來調節電壓并不準確。 我們應該使用LDO穩壓器來調節電壓。

肖特基二極管就是這樣的，你改普通的硅管會好點，但是規律都一樣。

如果電流不大的話，可以用LM385，用二極管做的電壓不穩定。

不用穩壓IC,用個穩壓二極管即可解決

采用穩壓管串聯電阻和采用二極管并聯負載電阻達到二極管的導通壓降沒什么區別431也可以達到微安級別.

感謝各位的交流和建議，本帖已結

wgsd 發表于 2023-6-29 08:52
確認耗電小于毫安的，串聯二極管不如幷連穩壓管。如附圖。

感謝，已修改為電阻和穩壓管的方案

xuyaqi 發表于 2023-6-29 06:29
能說明一下，為什么需要5.5V的電源降個零點幾伏再給后級電路供電的原因？

我這里兩個電路分別需要5V電源（耐壓上限5.5V）和略高于5V的電源，所以為了簡單我就設計了5.5的電源直接給后者供電，前者使用二極管做簡單的降壓后的5.5V

wys91203 發表于 2023-6-29 05:31
電路頻率不高，可以用1N4007 , 1A   ，用電阻降壓功耗大

感謝建議。使用其它的二極管效果是差不多的，都有相似的問題

確認耗電小于毫安的，串聯二極管不如幷連穩壓管。如附圖。

瀨某人 發表于 2023-6-28 23:52
是的，實測確實是錯的，只不過不知道其原理

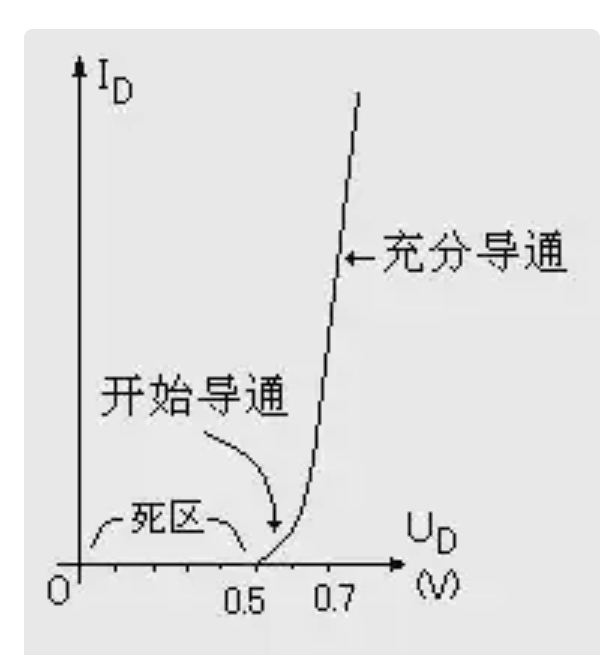

這應該是由PN結的特性決定的。具體只要知道就行，不搞半導體研究。

能說明一下，為什么需要5.5V的電源降個零點幾伏再給后級電路供電的原因？

電路頻率不高，可以用1N4007 , 1A   ，用電阻降壓功耗大

ly1972001 發表于 2023-6-28 16:25
“也就是無論正向電流多小，正向?qū)�通時其正向壓降也應有個零點幾伏。”這句話是錯誤的。可以做個實驗測一下 ...

是的，實測確實是錯的，只不過不知道其原理

chxelc 發表于 2023-6-28 14:27
肖特基二極管壓降本來就小，而且工作電流還小，壓降接近于0了。同意4L小電流應用串接電阻的方案。如果后級 ...

感謝建議。目前確實計劃按4L給的建議，使用電阻加穩壓管來供電，這應該是最可行的。

已經解散 發表于 2023-6-28 13:12
首先為啥你電流這么小，微安了，這么小的電流給后級什么電路供電，這個要清楚，因?yàn)槲�安級別，二極管都沒工 ...

感謝指點。二極管后面的電路其實是一枚低功耗的模擬芯片，標稱工作電流只有5至20微安。

李占勇 發表于 2023-6-28 13:00
用普通的整流二極管即可，如果電流不是很大的，用IN5408，綽綽有余。

感謝建議。我查看了普通整流二極管的曲線，和目前的肖特基二極管是幾乎一致的，目前不敢用二極管直接串聯降壓了，因?yàn)槲业墓ぷ麟娏魈�小了，估�?jì)會有同樣的問題。

feeling1791 發表于 2023-6-28 11:03
If小,Vf小，If大，Vf才大。可以多串幾個!不想用穩壓IC，可以直接串個10~100歐姆電阻（注意功率足夠），下拉 ...

感謝建議，電阻加穩壓管的方案是最可行的，感謝！！

Hephaestus 發表于 2023-6-28 10:17
leakage current of schottky barrier diode is too large

漏電流嗎，我這里是正向應用二極管，應該沒有太大關系。

大漠落日 發表于 2023-6-28 10:12
加二極管壓降不穩定，用LM317,或者用可調的LM2596，LM317最簡單

感謝建議。但我這里面積受限，而且壓降要求只有零點幾，一般的穩壓芯片難以使用。

“也就是無論正向電流多小，正向?qū)�通時其正向壓降也應有個零點幾伏。”這句話是錯誤的。可以做個實驗測一下。

肖特基二極管壓降本來就小約0.2v,用萬用表測及乎看不出壓降讀數

肖特基二極管壓降本來就小，而且工作電流還小，壓降接近于0了。同意4L小電流應用串接電阻的方案。如果后級是MCU等電壓要求高的場合，建議用LDO方案。

首先為啥你電流這么小，微安了，這么小的電流給后級什么電路供電，這個要清楚，因?yàn)槲�安級別，二極管都沒工作，避免方向都是錯的

用普通的整流二極管即可，如果電流不是很大的，用IN5408，綽綽有余。

If小,Vf小，If大，Vf才大。可以多串幾個!不想用穩壓IC，可以直接串個10~100歐姆電阻（注意功率足夠），下拉一個穩壓二極管（比如4.2V，5V），可以用串聯型調整管電路。

leakage current of schottky barrier diode is too large

加二極管壓降不穩定，用LM317,或者用可調的LM2596，LM317最簡單

直接三端5V穩壓
